本溫濕度變送器為壁掛高防護等級外殼，防護等級IP65，防雨雪且透氣性好，可用于室外環境或農業大棚等高濕度場合。電路采用美國進口工業級微處理器芯片、瑞士進口高精度溫濕度傳感器，確保溫濕度變送器優異的可靠性、高精度和互換性。輸出信號為標注的Modbus-RTU協議?？赏ㄟ^我司配置軟件設置設備地址及波特率。

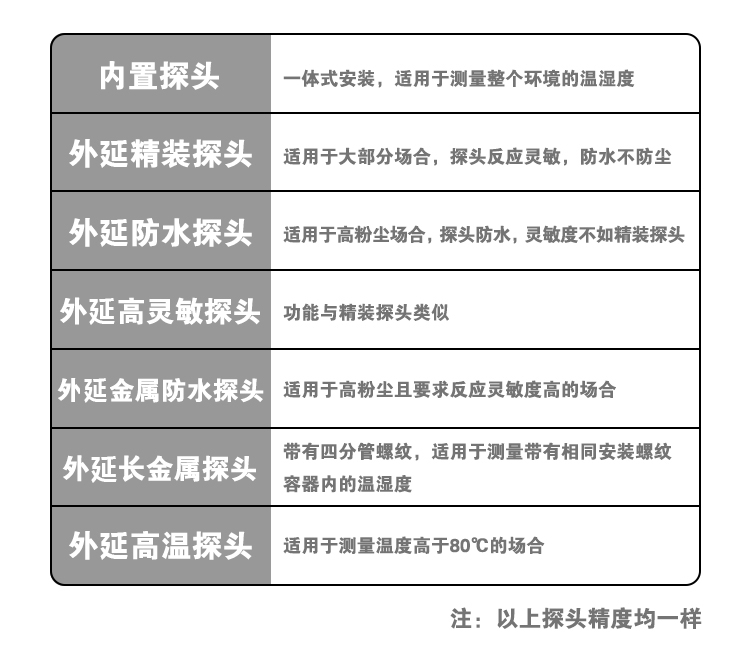

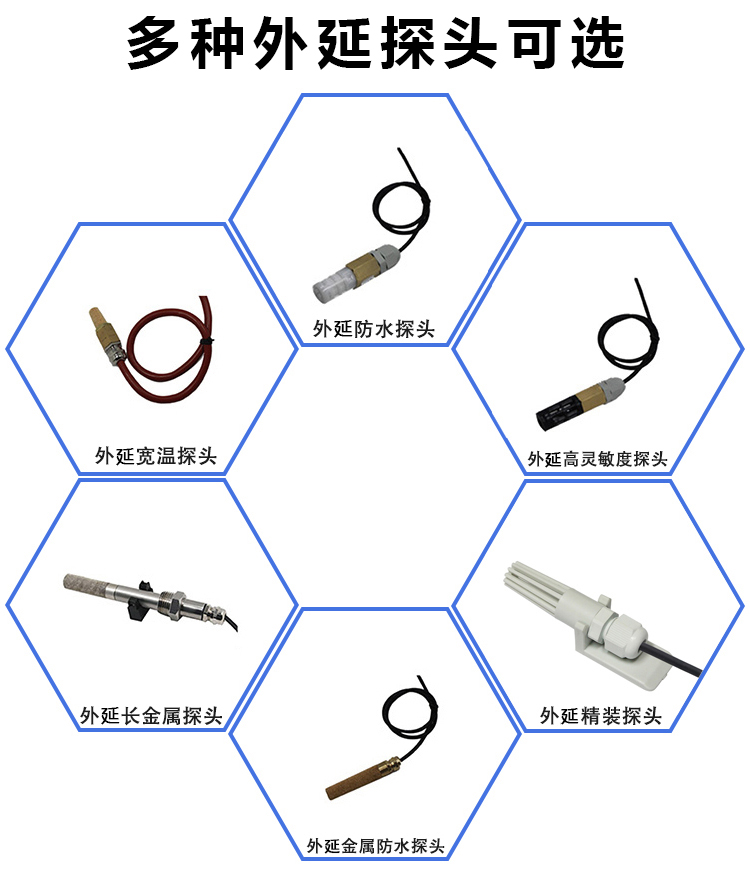

本產品內置、外延探頭出廠可選。請根據現場實際應用需求選擇探頭類型。
采用本公司獨有的防水處理工藝徹底的解決了探頭凝露狀態壽命短的問題。本探頭即使帶電狀態放入水中長時間浸泡也不會損壞，具體探頭形式請客戶根據實際需要選擇。
設備供電為寬電壓電源輸入10~30V均可。485信號線接線時注意A\B兩條線不能接反，總線上多臺設備間地址不能沖突。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
|
直流供電（默認） |
DC 10~30V |
|
|
最大功耗 |
RS485輸出 |
0.4W |
|
A準精度
|
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
|
B準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
|
信號輸出 |
RS485輸出（標準Modbus-RTU協議） |
|
|
設備通信參數 |
默認地址碼1，默認波特率4800（可通過配置軟件修改） |
|
|
協議幀格式 |
無校驗，8位數據位，1位停止位（N，8，1） |
|
|
溫度量程 |
-40℃~+120℃，默認-40℃~+80℃ |
|
|
濕度量程 |
0%RH-100%RH |
|
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
|
響應時間 |
濕度 |
≤8s(1m/s風速) |
|
溫度 |
≤25s(1m/s風速) |
|
|
RS- |
|
公司代號 |
|||
|
|
WS- |
|
溫濕度變送、傳感器 |
||
|
|
N01- |
|
RS485（Modbus-RTU協議） |
||
|
|
2- |
|
壁掛王字殼 |
||
|
|
1 |
內置銅頭 |
|||
|
2 |
內置PE頭 |
||||
|
3 |
內置西門子頭 |
||||
|
4 |
內置精裝探頭 |
||||
|
5 |
外延精裝探頭 |
||||
|
6 |
外延防水探頭 |
||||
|
7 |
外延高靈敏度探頭 |
||||
|
8 |
外延普通探頭 |
||||
|
9 |
外延金屬防水探頭 |
||||
|
A |
外延長金屬探頭 （外延四分管螺紋探頭） |
||||
|
B |
外延寬溫探頭 |
||||
