RS-WS-N01-5溫濕度變送器選用進口高精度溫濕度測量單元，穩定性高，漂移小，可重復性高。選用壁掛式外殼可輕松固定于墻體，是暖通監控應用領域最理想的解決方案，該產品廣泛應用于樓宇自動化、暖通空調、檔案館圖書館等需要溫濕度監測或自動控制的場所。采用RS485硬件接口(具有防雷設計)，協議層兼容標準的工業Modbus-Rtu協議。可兼容各種主機平臺（PC軟件、觸摸屏、PLC、組態王），本公司免費提供測試平臺軟件和配置軟件。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。

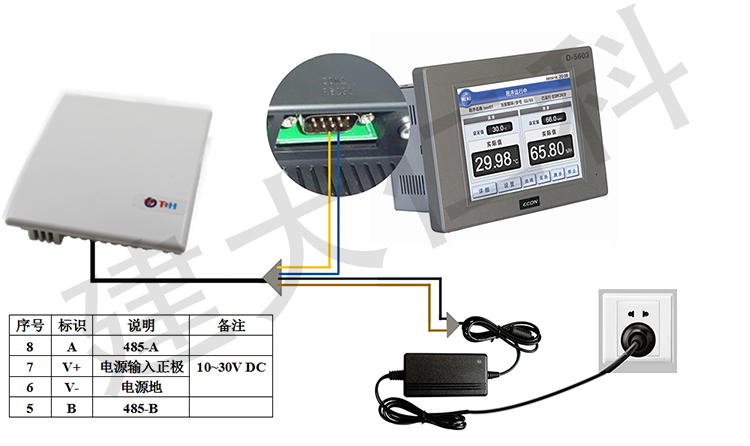

我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位。可作為二次開發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
|
直流供電（默認） |
DC 10~30V |
|
|
最大功耗 |
RS485輸出 |
0.4W |
|
A準精度
|
濕度 |
±2%RH(60%RH,25℃) |
|
溫度 |
±0.4℃（25℃） |
|
|
B準精度 （默認） |
濕度 |
±3%RH(60%RH,25℃) |
|
溫度 |
±0.5℃（25℃） |
|
|
信號輸出 |
RS485輸出（標準Modbus-RTU協議） |
|
|
設備通信參數 |
默認地址碼1，默認波特率4800（可通過配置軟件修改） |
|
|
協議幀格式 |
無校驗，8位數據位，1位停止位（N，8，1） |
|
|
溫度量程 |
-40℃~+80℃ |
|
|
濕度量程 |
0%RH-100%RH |
|
|
變送器電路工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
|
長期穩定性 |
濕度 |
≤1%RH/y |
|
溫度 |
≤0.1℃/y |
|
|
響應時間 |
濕度 |
≤8s(1m/s風速) |
|
溫度 |
≤25s(1m/s風速) |
|
|
RS- |
|
公司代號 |
||
|
|
WS- |
|
溫濕度變送、傳感器 |
|
|
|
N01- |
|
RS485（Modbus-RTU協議） |
|
|
|
5 |
壁掛溫濕度 |
||
