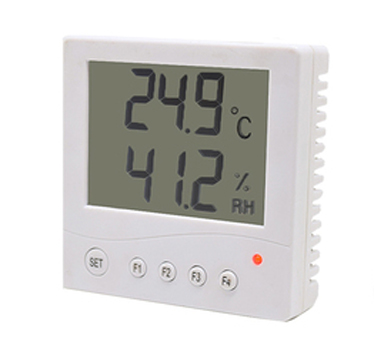

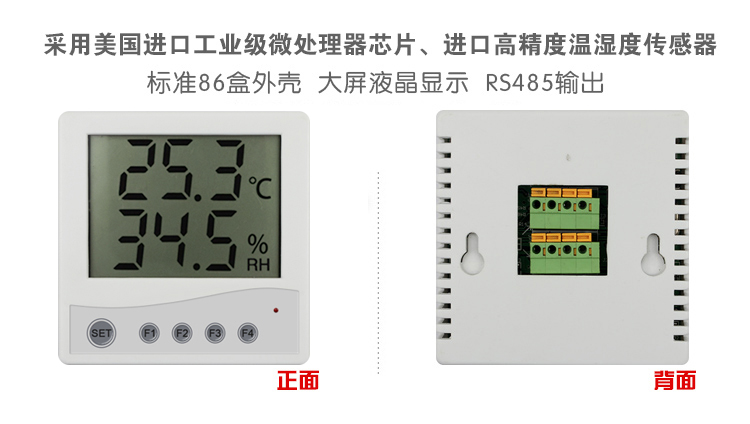

本產品為標準86盒外殼，大屏液晶顯示，采用美國進口工業級微處理器芯片、進口高精度溫濕度傳感器，確保產品優異的可靠性、高精度和互換性。
本產品采用探頭內置，外觀美觀大方。設備為標準86盒掛孔，適合測量室內環境溫濕度。輸出信號類型為RS485。標準的Modbus協議，支持二次開發。

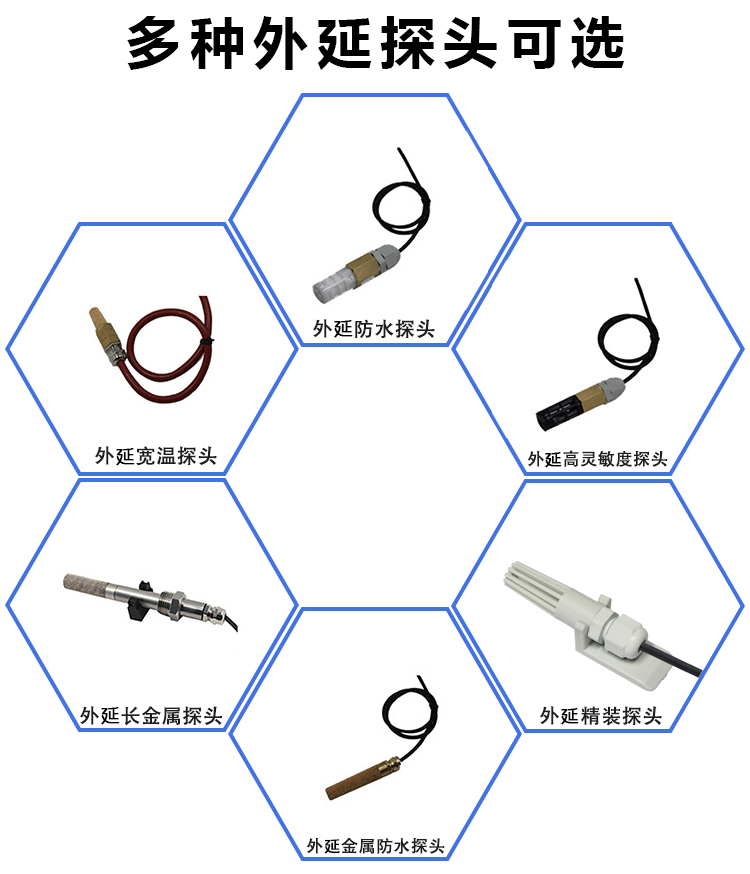

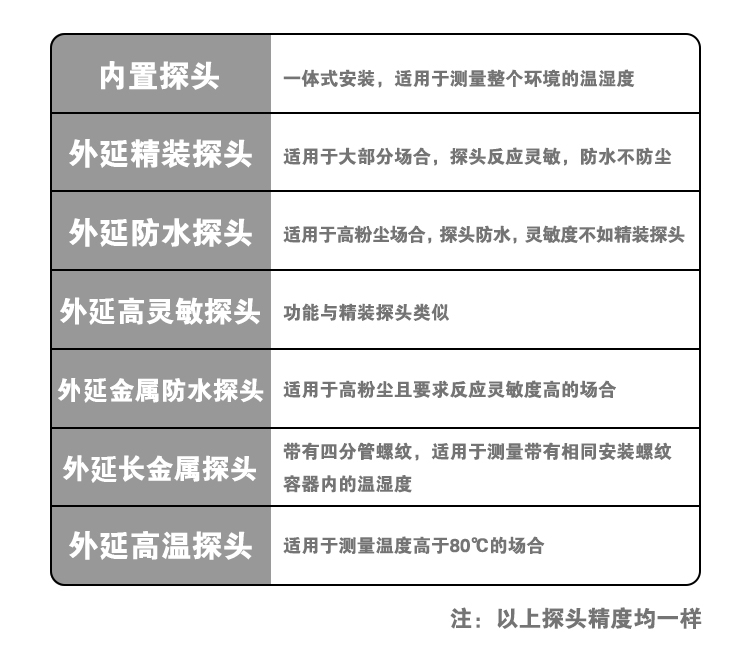

本產品內置、外延探頭出廠可選。請根據現場實際應用需求選擇探頭類型。
采用本公司獨有的防水處理工藝徹底的解決了探頭凝露狀態壽命短的問題。本探頭即使帶電狀態放入水中長時間浸泡也不會損壞，具體探頭形式請客戶根據實際需要選擇。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_(kāi)發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢?cè)O(shè)備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
|
直流電源（默認） |
10-30V DC |
|
|
最大功耗 |
0.3W |
|
|
A準精度 |
濕度 |
±2%RH（60%RH，25℃） |
|
溫度 |
±0.4℃（25℃） |
|
|
B準精度（默認） |
濕度 |
±3%RH（60%RH，25℃） |
|
溫度 |
±0.5℃（25℃） |
|
|
變送器電路工作溫濕度 |
-20℃~+60℃，0%RH~80%RH |
|
|
探頭工作溫度 |
內置探頭 |
-40~+80℃ |
|
外置精裝探頭 |
||
|
外置防水探頭 |
||
|
探頭工作濕度 |
0~100%RH |
|
|
通信協議 |
Modbus-RTU通信協議(默認地址碼1，波特率4800，N，81) |
|
|
輸出信號 |
485信號 |
|
|
溫度顯示分辨率 |
0.1℃ |
|
|
濕度顯示分辨率 |
0.1%RH |
|
|
溫濕度刷新時間 |
1S |
|
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
濕度 |
≤1%RH/y |
|
|
響應時間 |
溫度 |
≤15s（1m/s風速） |
|
濕度 |
≤4s（1m/s風速） |
|
|

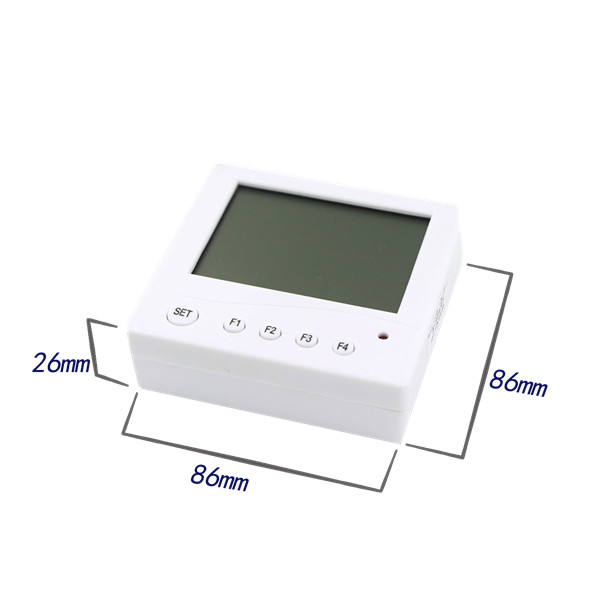

開孔尺寸 |
60mm |
|
|
參數設置 |
通過軟件設置或者按鍵直接修改 |
|
|
RS- |
|
公司代號 |
|||
|
|
WS- |
|
溫濕度變送、傳感器 |
||
|
|
I20- |
|
4~20mA電流輸出 |
||
|
V05- |
|
0~5V電壓輸出 |
|||
|
V10- |
|
0~10V電壓輸出 |
|||
|
N01- |
|
RS485（Modbus-RTU協議） |
|||
|
|
1- |
|
86液晶殼不帶按鍵 |
||
|
1A- |
|
帶按鍵 |
|||
|
1AW- |
|
帶按鍵+網口 |
|||
|
|
0- |
內置探頭（注：模擬量型無此型號） |
|||
|
5- |
外延精裝探頭 |
||||
|
6- |
外延防水探頭 |
||||
