單路遙信采集模塊 RS-YX-N01R0...
- 概述
- 技術參數
- 產品選型
- 資料下載

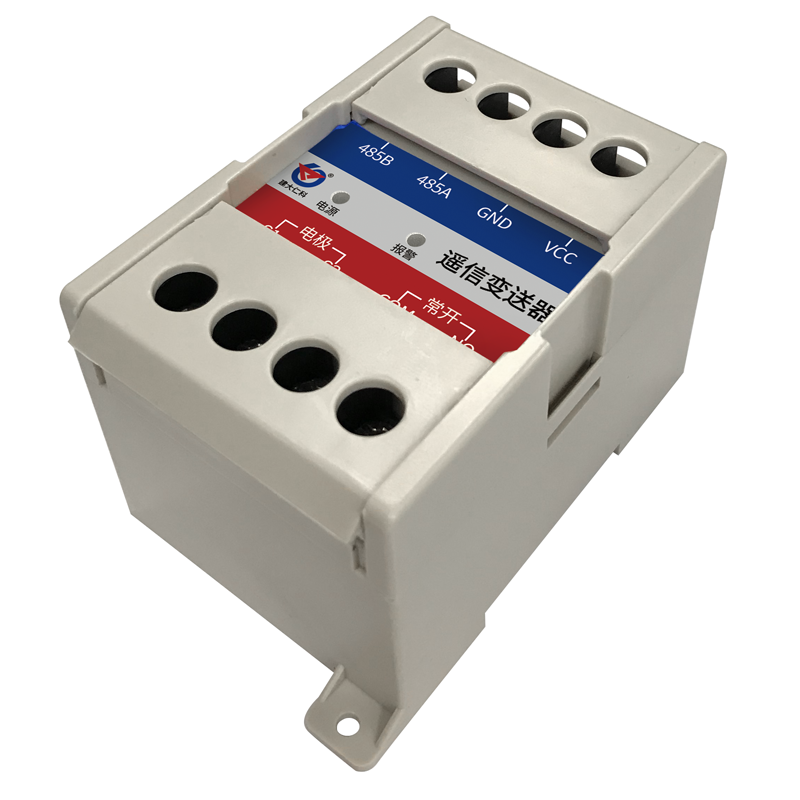

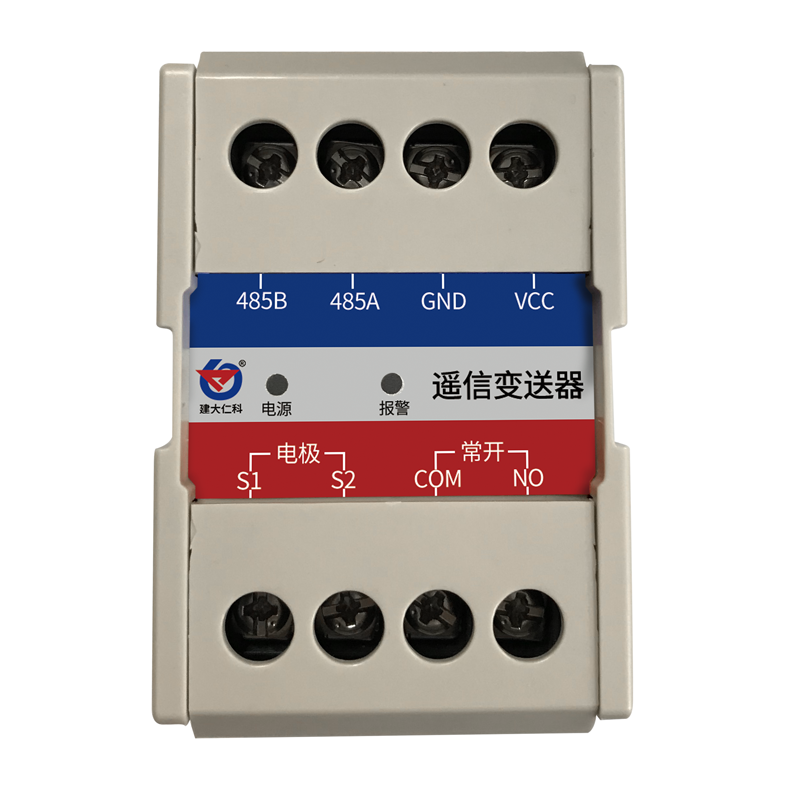

該采集器可采集1路開關量信號，通過485接口標準ModBus-RTU協議上傳，最遠通信距離2000米，可直接接入現場的PLC、工控儀表、組態屏或組態軟件。設備采用卡軌式外殼，即可壁掛安裝也可現場安裝于標準DIN35mm導軌，可廣泛應用于機房機柜、配電柜、電力機柜等開關量信號檢測。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
|
供電電源 |
10~30V DC |
|
通信接口 |
485方式上傳(Modbus-RTU協議) |
|
波特率 |
2400/4800/9600可設置 |
|
通信地址 |
1-254可設 |
|
遙信輸入路數 |
1路 |
|
遙信輸入類型 |
開關量、24V有源輸入、OC門均可 |
|
報警方式 |
常開報警或者常閉報警可設 |
|
報警延時輸出 |
0-65535s可設 |
|
RS- |
|
公司代號 |
||
|
|
YX1- |
|
單路遙信采集器 |
|
|
|
N01R01- |
|
RS485+繼電器常開 |
|
|
|
4 |
卡軌殼 |
||
