模擬量無線電轉換器RS-*-DY-ANG-LOR是一種模擬量信號與無線電相互轉換的設備；旨在將現場4~20mA、0~10V、0~5V等模擬量信號轉換為無線電信號，無線電信號經遠距離信號傳輸后，再轉換為模擬量信號接入到現場的變頻器或其他的控制設備，從而達到代替線纜進行模擬量信號遠距離傳輸?shù)哪康摹?/span>
設備可廣泛應用于現場需要模擬量信號遠距離傳輸?shù)膱龊?，無線傳輸采用Lora方式，通信距離最遠可達8000米，遠超過模擬量信號的傳輸距離并節省了大量的線纜，將設備采集端和控制端的電源隔離，提升安全保障。
功能特點：
本設備成對使用，1臺做發射器，1臺做接收器。
1對設備可傳輸兩路模擬量信號，信號類型4-20mA、0-10V、0-5V可選。
發射器和接收器通過Lora無線傳輸，無線傳輸穿透性好，設備之間通信距離視距可達8000米，可穿透3~4層樓。
無線傳輸擁有32個獨立信道，現場最多可同時運行32對轉換器，可同時傳輸64路模擬量信號。
發射器將模擬量信號通過無線電傳輸?shù)耐瑫r還能就地將信號再轉為模擬量輸出。
設備采用10~30V寬壓供電，適用于現場常用工業電壓。

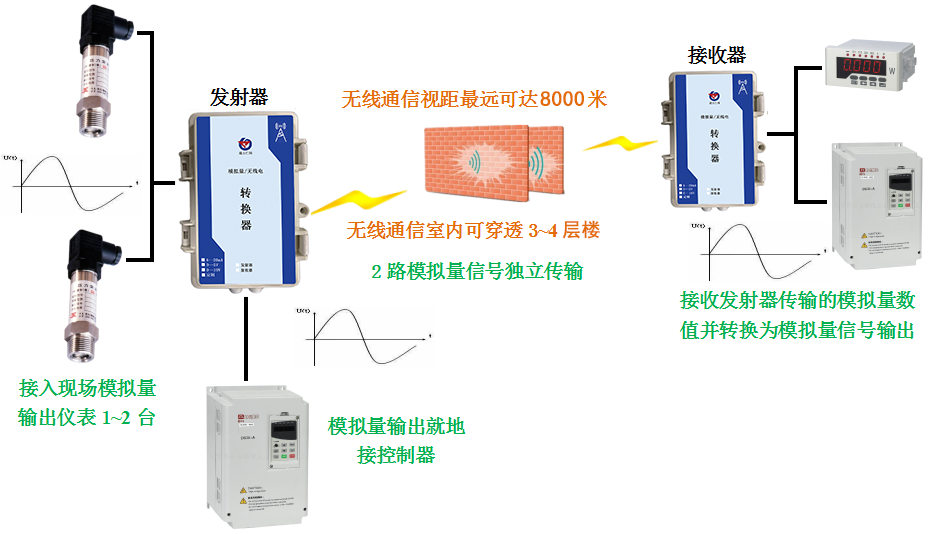

（1）作為模擬量延長線使用

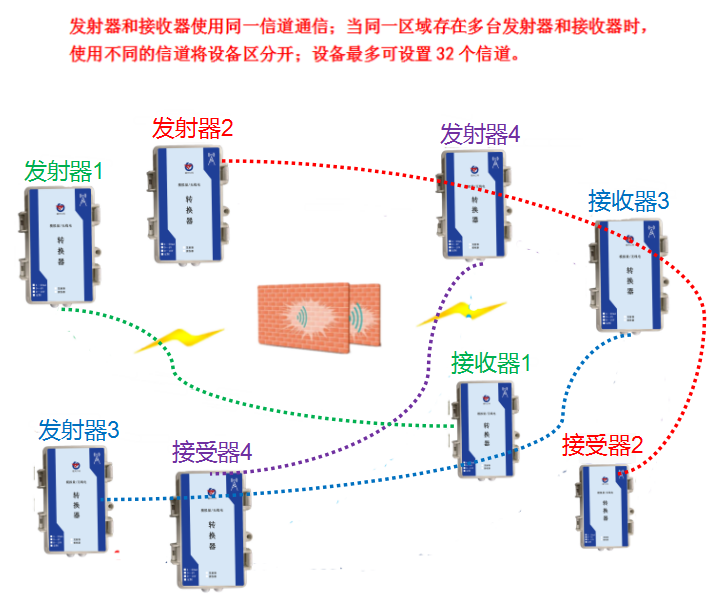

（2）同一區域多發射器多接收器使用
一、作為發射器

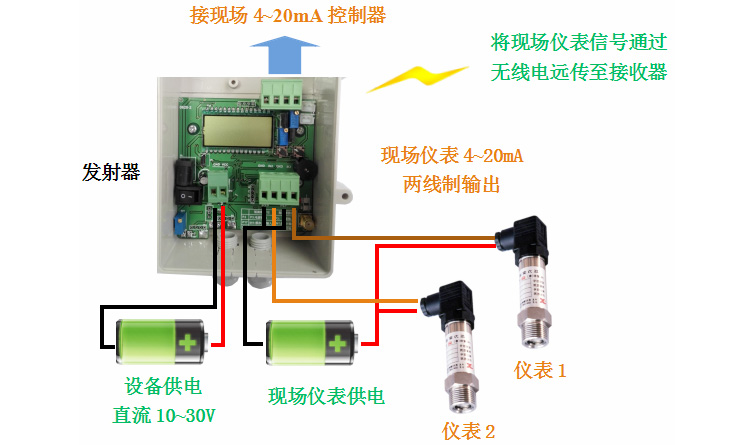

(1)外接兩線制4-20mA

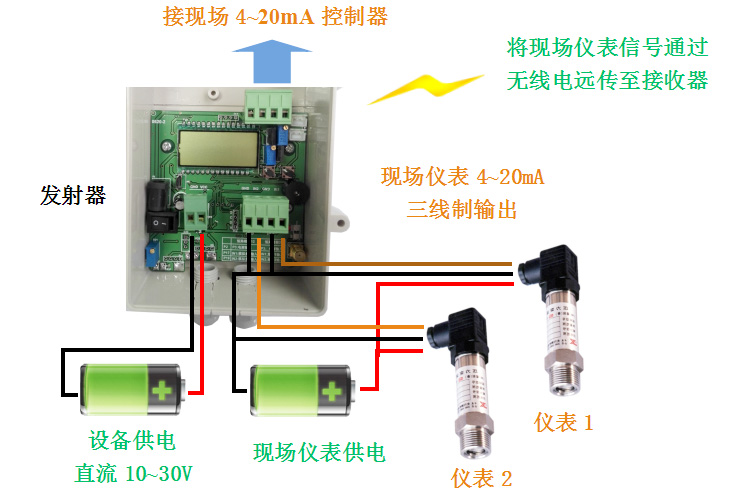

(2)外接三線制4-20mA

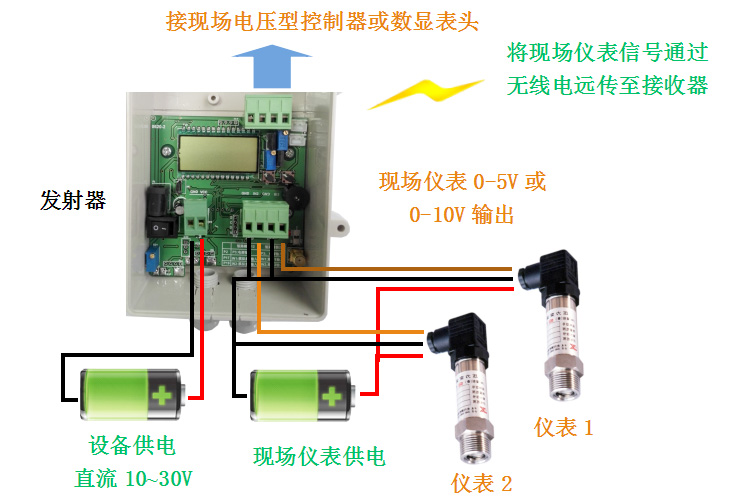

(3)外接電壓型儀表

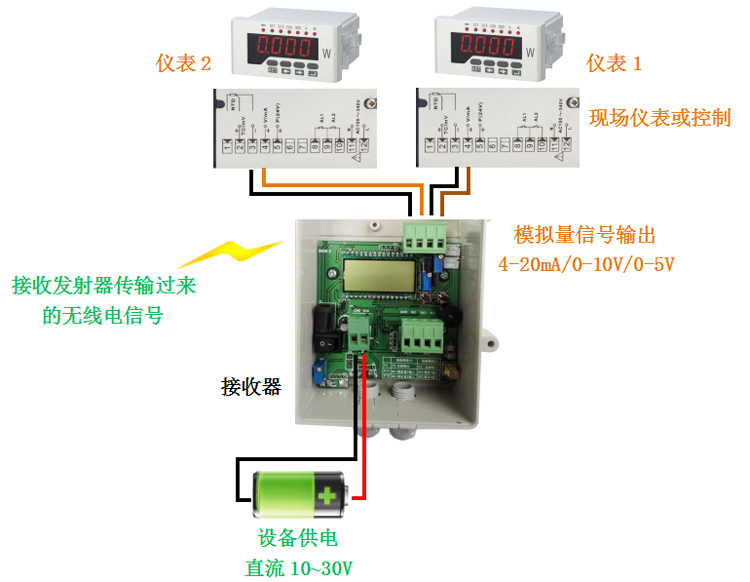

二、作為接收器
|
供電 |
10~30V直流供電 |
|
|
功耗 |
0.5W(平均功耗) |
|
|
通信接口 |
采用ISM433M頻段通信 |
|
|
無線通信距離 |
視距：≥600米(可選)；≥8000米(可選) 室內：可穿透3~4堵墻 |
|
|
模擬量信號采集分辨率 |
12位 |
|
|
模擬量信號輸入阻抗 |
4-20mA型 |
≤200Ω |
|
0-10V型 |
≥10KΩ |
|
|
0-5V型 |
≥10KΩ |
|
|
模擬量信號輸出分辨率 |
10位 |
|
|
模擬量信號輸出帶負載能力 |
4-20mA型 |
≤500Ω |
|
0-10V型 |
≥10KΩ |
|
|
0-5V型 |
≥10KΩ |
|
|
數據更新頻率 |
≤0.5S |
|
|
主機工作溫度 |
-20℃~+60℃，0%RH~80%RH |
|
|
RS- |
|
公司代號 |
|||
|
|
I20- |
|
采集4~20mA電流信號 |
||
|
V05- |
|
采集0~5V電壓信號 |
|||
|
V10- |
|
采集0~10V電壓信號 |
|||
|
|
DY- |
|
外置電源 |
||
|
|
ANG- |
|
模擬量信號采集器 |
||
|
|
空 |
普通版（600m） |
|||
|
LOR |
遠距離（8km） |
||||
