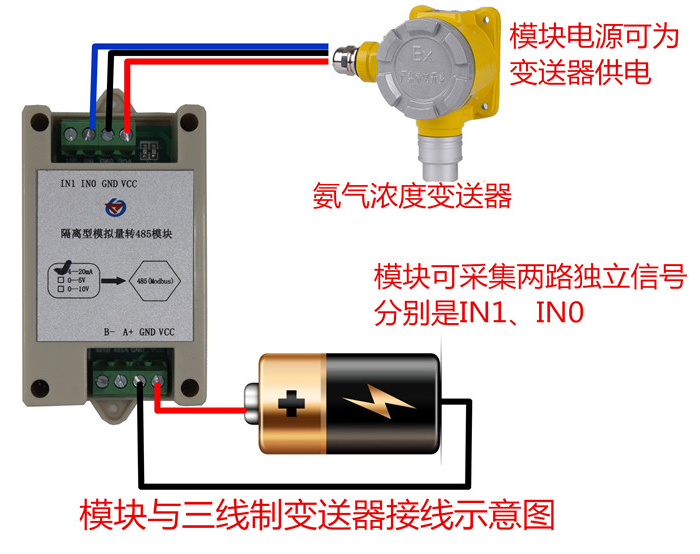

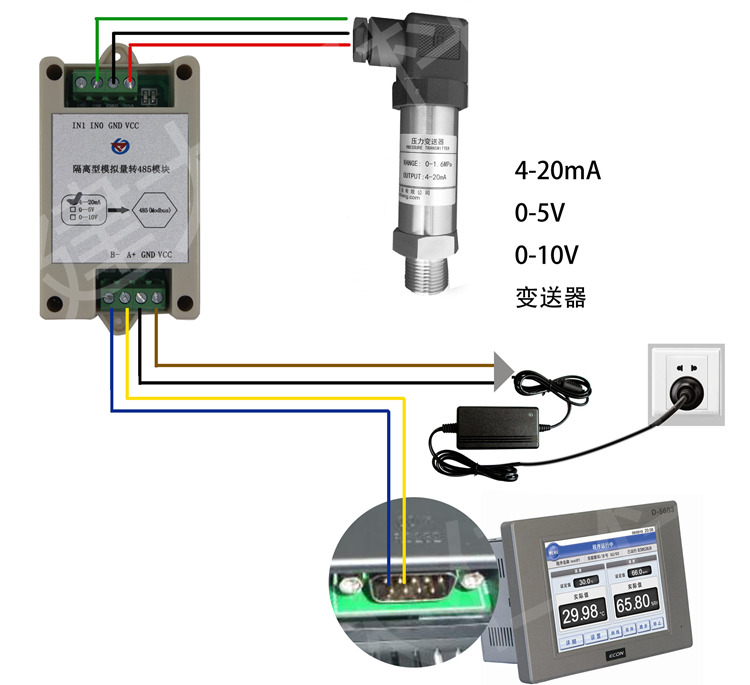

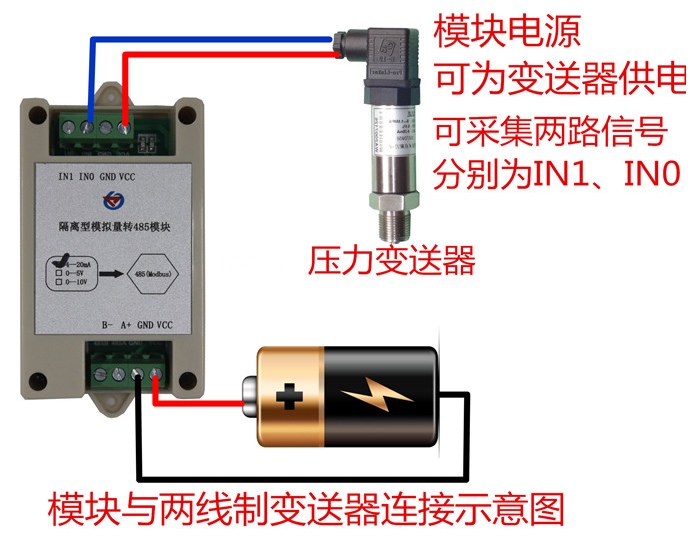

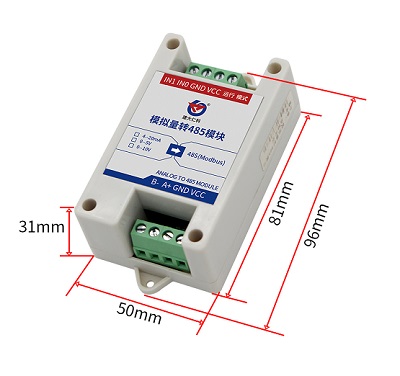

該模塊可采集現場的最多兩路模擬量信號(4-20mA、0-10V、0-5V)并轉為485接口標準ModBus-RTU通信協議上傳。485接口最遠通信距離2000米，可直接接入現場的PLC、工控儀表、組態屏或組態軟件。采集精度10位（1024）分辨率、12位（4096）分辨率可選。可廣泛應用于工業現場、配電柜等需要模擬量信號采集的場所。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，IN0寄存器為40001（力控需要設置成偏置1）或IN1寄存器為40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，根據寄存器讀數做工程轉換。
|
供電電源 |
10~30V DC |
|
信號輸出 |
RS485 |
|
通信協議 |
Modbus-RTU |
|
輸入通道數 |
1路或2路可選 |
|
AD轉換分辨率 |
10位或12位可選 |
|
采集信號 |
4~20mA、0~5V、0~10V可選 |
|
工作環境 |
-10℃~50℃，≤95%，無凝露 |
|
RS- |
|
公司代號 |
||
|
|
I20- |
|
采集4~20mA電流信號 |
|
|
V05- |
|
采集0~5V電壓信號 |
||
|
V10- |
|
采集0~10V電壓信號 |
||
|
|
485- |
|
485通訊（Modbus協議） |
|
|
|
空 |
普通型 |
||
|
G |
高精度型 |
|||
