電梯字符疊加器是我司專為為電梯運行實時監控系統提供電梯運行狀態（樓層號、上行、下行、停止）的設備。
產品特點：
電梯字符疊加器擴展出兩個網口，方便連接攝像機，無須額外布線。
與攝像頭底層協議對接，不影響原有視頻信號，疊加信息位置可調節，疊加器內部集成交換機功能。
支持任意中文、英文、標點顯示（顯示數量與攝像頭有關），字符顯示位置全屏顯示位置可調。
攝像頭實時顯示電梯的運行狀態，具有工作穩定、強抗干擾、安裝方便等特點。
安裝方式:

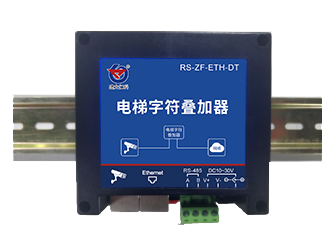

（1）采用標準35導軌進行安裝，如下圖：

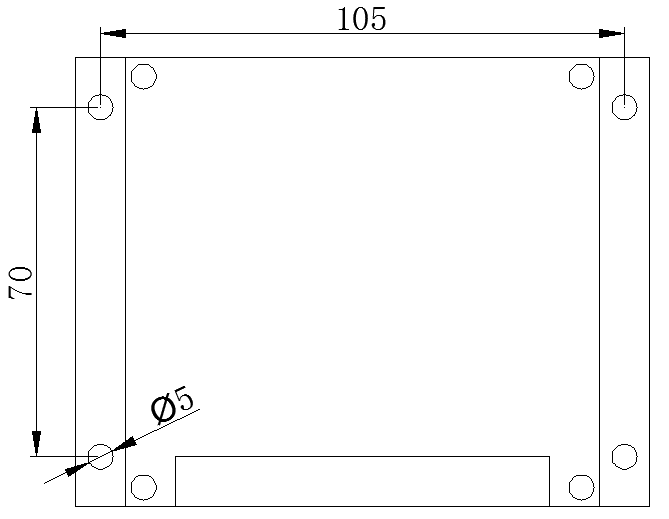

（2）采用壁掛式安裝，安裝到電梯轎隔離層，如下圖：
|
供電電源 |
10~30V DC |
|
功耗 |
1.5W (DC12V) |
|
輸入信號 |
485（ModBus-RTU） |
|
輸出信號 |
RJ45網口 |
|
工作溫度 |
-20℃~+50℃ |
|
工作濕度 |
0%RH~90%RH |
|
數據更新時間 |
3S |
|
供電范圍 |
DC10~30V |
|
適用攝像頭 |
海康、宇視、大華、中維世紀網絡攝像頭所有型號（其他攝像頭需定制） |
| RS- | 公司代號 | |||
| ZF- | 視頻字符疊加器 | |||
| ETH- | 網口傳輸 | |||
| DT | 電梯字符疊加器 | |||
