液晶485單溫度變送器 RS-WD-N0...
- 概述
- 技術參數
- 產品選型
- 資料下載

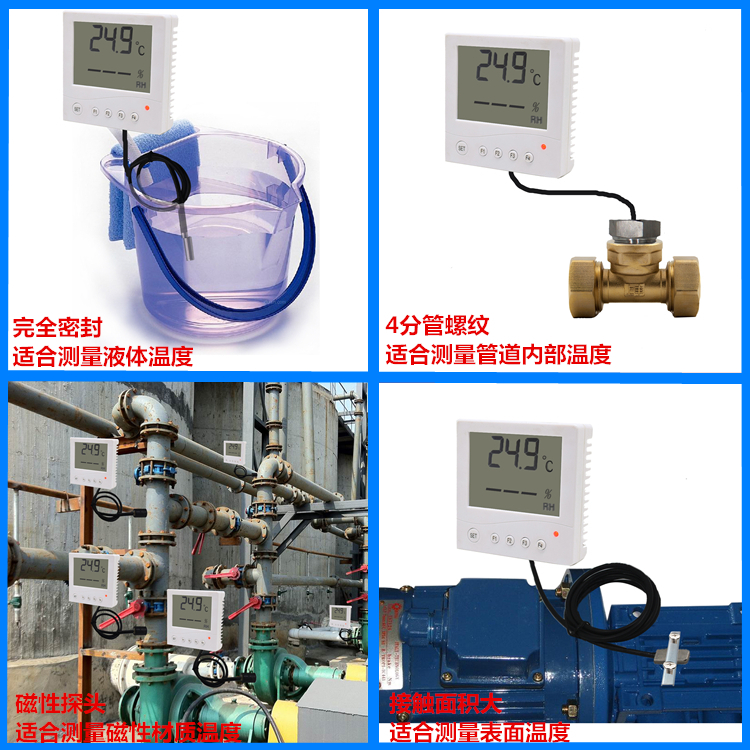

RS-WD-*-1系列為標準86盒外殼，大屏液晶顯示，采用美國進口工業級微處理器芯片、進口高精度溫度傳感器，確保產品優異的可靠性、高精度和互換性。本產品的測溫探頭默認引出線長0.5米，可延長至10米，請根據使用情況選擇線長。
我司485型變送器通過485總線，接入我司RS-RJ-K仁科溫濕度監控平臺。通過有線方式實現溫濕度設備的集中監控。
RS-RJ-K軟件可以在本地和遠程通過網頁設置參數。
本地查看、地圖模式、導出歷史數據、短信報警設置、報警數據的Word、Excel、ppt、pdf，本地查看、打印歷史曲線并導出圖片。
遠程通過網頁查看、導出歷史數據、報警數據的Excel，查看、打印歷史曲線并導出圖片。
我司485型變送器，可就近接入我司RS-ETH-M或RS-WIFI-M或RS-GPRS-M型集中器將數據通過網口或WIFI或GPRS等方式將數據上送至遠程監控平臺，一臺集中器可接入8臺485型變送器，1個監控平臺可接入上千臺集中器。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位。可作為二次開發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢?cè)O(shè)備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
|
直流供電（默認） |
10~30V DC |
|
|
最大功耗 |
0.3W |
|
|
默認精度 |
溫度 |
±0.5℃(25℃) |
|
外置扁高溫探頭測溫范圍 |
-40℃~+120℃（使用高溫線） |
|
|
其他探頭的測溫范圍 |
-40℃~+80℃ |
|
|
通信協議 |
Modbus-RTU |
|
|
輸出信號 |
485信號 |
|
|
開孔尺寸 |
60mm |
|
|
長期穩定性 |
溫度 |
≤0.1℃/y |
|
響應時間 |
溫度 |
≤10s(1m/s風速) |
|
開孔尺寸 |
60mm |
|
|
參數設置 |
通過上位機軟件設置 |
|
|
RS- |
|
公司代號 |
|||
|
|
WD- |
|
單溫度變送、傳感器 |
||
|
|
N01- |
|
RS485（Modbus-RTU協議） |
||
|
|
1- |
|
86液晶殼 |
||
|
|

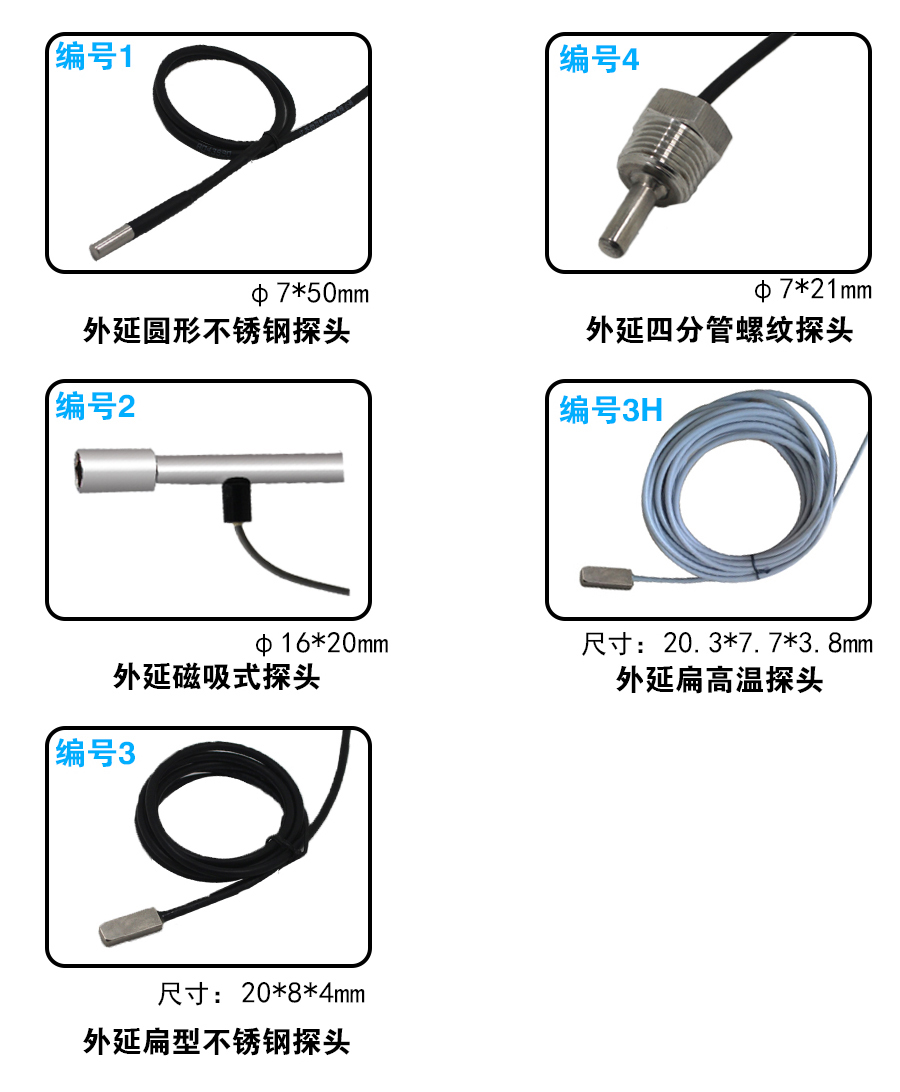

1 |
外延圓形不銹鋼探頭 |
|||
|
2 |
外延磁吸式探頭 |
||||
|
3 |
外延扁形不銹鋼探頭 |
||||
|
4 |
外延四分管螺紋探頭 |
||||
|
3H |
外延扁高溫探頭 |
||||
