485單溫度超寬溫變送器 RS-WD-N...
- 概述
- 技術參數
- 產品選型
- 資料下載
該單溫度變送記錄儀采用大屏液晶顯示，具有自動溫度記錄，溫度上下限雙控，限值自由設置，溫度憑密碼校準，RS485數據傳輸?shù)裙δ?。產品采用高靈敏度感溫元件，傳感器具有測量精度高，抗干擾能力強等特點，保證了產品的優異測量性能。

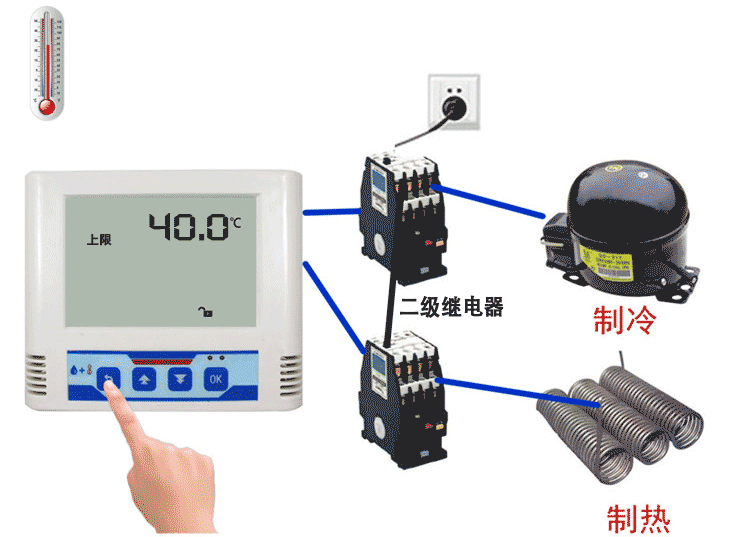

本單溫度變送記錄儀采用高清液晶顯示屏，實時顯示溫度數值；監控設備內部實時記錄，方便隨時調取監控?cái)?shù)據，也可與我司的監控平臺軟件進行數據同步；內部集成報警功能模塊（蜂鳴器或繼電器），可超溫度上下限時報警；RS485信號輸出，標準MODBUS-RTU 通信協議，通信距離最大可達2000米（實測）；支持最大組網數量可達254個，是一款優秀的智能型工業級單溫度變送記錄儀。

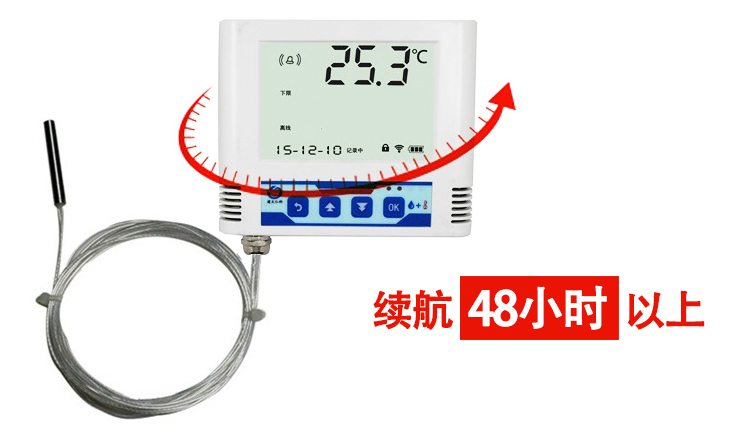

選配充電鋰電池，當外部供電電源斷開后，設備可正常顯示并實現通信功能，可續航48小時（帶電池款），

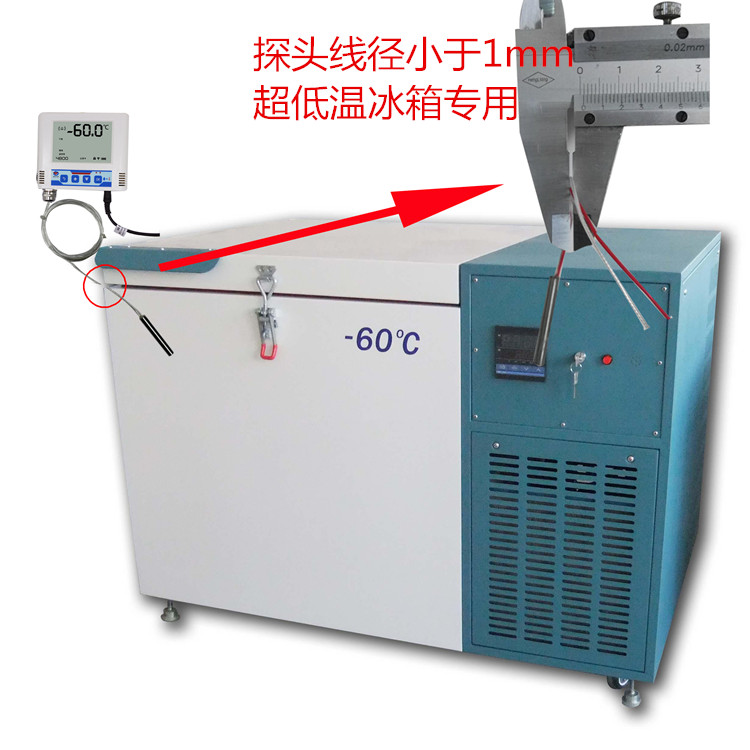

本單溫度變送記錄儀廣泛應用于超低溫冷藏箱，冷凍倉庫等環境，已被國家多地藥監部門列為經過認證的超低溫采集器，采集器的數據可上傳到各地藥監部門指定的服務器，為醫藥GSP行業發展提供有力的支撐。
由客戶自備電腦或服務器，安裝我司提供的RS-RJ-K軟件，便可自己搭建起一套環境監控系統。
任意電腦可通過網頁查看任一節點的實時數據、歷史數據、告警記錄、曲線等，可將任意時段的歷史數據、告警記錄用EXCEL表格導出。RS-RJ-K軟件嚴格按照服務器運行軟件開發，若此平臺部署到公網服務器上，則可搭建覆蓋全國的環境監控網絡，便可隨時隨地憑密碼查看所有節點的數據。
后臺配合我司RS-DXM-D聯網型短信貓，可進行短信告警，任一溫濕度測點均可設置10個以上報警聯系人。
RS-RJ-K環境監控平臺已申請軟件著作權，為更好的服務客戶，本監控平臺軟件免費使用。
環境監控云平臺是基于B/S架構開發并部署在云公網服務器上的環境監控平臺。云平臺的維護管理均由我司負責，用戶可申請免費接入。云平臺可提供設備數據超限、離線短信報警及郵件報警服務，提供免費的手機APP，一鍵登錄，方便易用。
云平臺地址:www.0531yun.cn ,中性的界面，方便工程商使用?？蛻粼谫?gòu)買設備時可填寫“云平臺使用申請表”，就可享有免費的使用權。公司發貨同時會給客戶發放用戶名和密碼，客戶可憑用戶名和密碼登錄云平臺管理所轄設備，并可以分配子賬號，以及子賬號權限。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位?？勺鳛槎伍_發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢?cè)O(shè)備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
1、壁掛扣方式安裝
2、葫蘆孔方式安裝
3、磁吸扣方式安裝（選配）
| 直流供電（默認） | DC 10~30V | |||
| 最大功耗 | 內置電池：0.51W | |||
| 外置電源：0.4W | ||||
| 精度 | A準精度 | ±0.3℃（25℃） | ||
| B準精度 （默認） |
±0.5℃（25℃） | |||
| 變送器電路工作溫濕度 | -20℃~+60℃，0%RH~95%RH（非結露） | |||
| 探頭工作溫度 | 超低溫探頭 | -100~+200℃ | ||
| 超高溫探頭 | 0~300℃ | |||
| 超寬低溫探頭 | -200~+200℃ | |||
| 探頭線長度 | 3m（最長可達50米） | |||
| 溫度顯示分辨率 | 0.1℃ | |||
| 溫度刷新時間 | 1S | |||
| 長期穩定性 | 溫度 | ≤0.1℃/y | ||
| 響應時間 | 溫度 | 電源供電：≤10s(1m/s風速) 內置電池：≤3s(1m/s風速) |
||
| 輸出信號 | RS485(Modbus-RTU協議) | |||
| 時間及日期 | 內置時鐘，實時顯示 | |||
| 報警功能 | 內置蜂鳴器、外延聲光報警器、繼電器（可選） | |||
| 記錄間隔（分鐘） | 間隔1~65535分鐘可調，默認30分鐘 | |||
| 記錄點數 | 65535條，若按30分鐘記錄一次，可記錄4年 | |||
| 記錄模式 | 關閉/打開/自動（三種模式可選） | |||
| 備用電池工作時間 | ≥48h | |||
| 存儲模式 | 自動循環存儲 | |||
| 安裝方式 | 壁掛式 | |||
| 開孔尺寸 | 77mm | |||
| RS- | 公司代號 | ||||
| WD- | 單溫度變送、傳感器 | ||||
| N01- | RS485通訊（Modbus協議） | ||||
| DC-6- | 大液晶殼內置電池 | ||||
| 6- | 大液晶殼外置電源 | ||||
| 5L | 超低溫探頭 | ||||
| 5H | 超高溫探頭 | ||||
| 5WL | 超寬低溫探頭 | ||||
