從“細節”看專業——山東仁科裂縫計
橋梁傾斜、大壩滲漏、隧道坍塌……這些觸目驚心的工程事故，往往始于一道不起眼的裂縫。裂縫作為結構物常見的損傷形式之一，其發展過程緩慢，肉眼無法觀察，往往預示著潛在的安全隱患。
為了監測裂縫變化，保障結構安全，山東仁科推出了監測裂縫的智能設備——裂縫計。它可以通過高精度傳感器技術，實時測量裂縫寬度變化與傾斜角度，并將數據傳輸至云平臺，24小時為地質結構進行“體檢”，保障地質結構安全。
從細節看專業丨山東仁科裂縫計
兩種監測方式，精準匹配工程需求
隨著現代工程結構的復雜性和規模不斷增加，人們對結構物的安全性、穩定性和耐久性也提出了更高的要求。為了滿足不同結構物裂縫的監測需求，山東仁科為裂縫計設計了兩種監測方式。

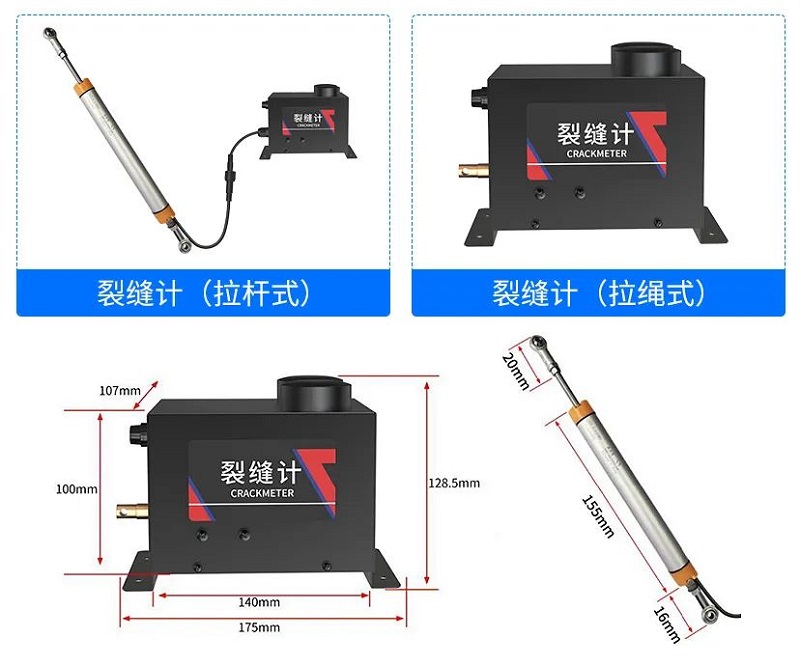

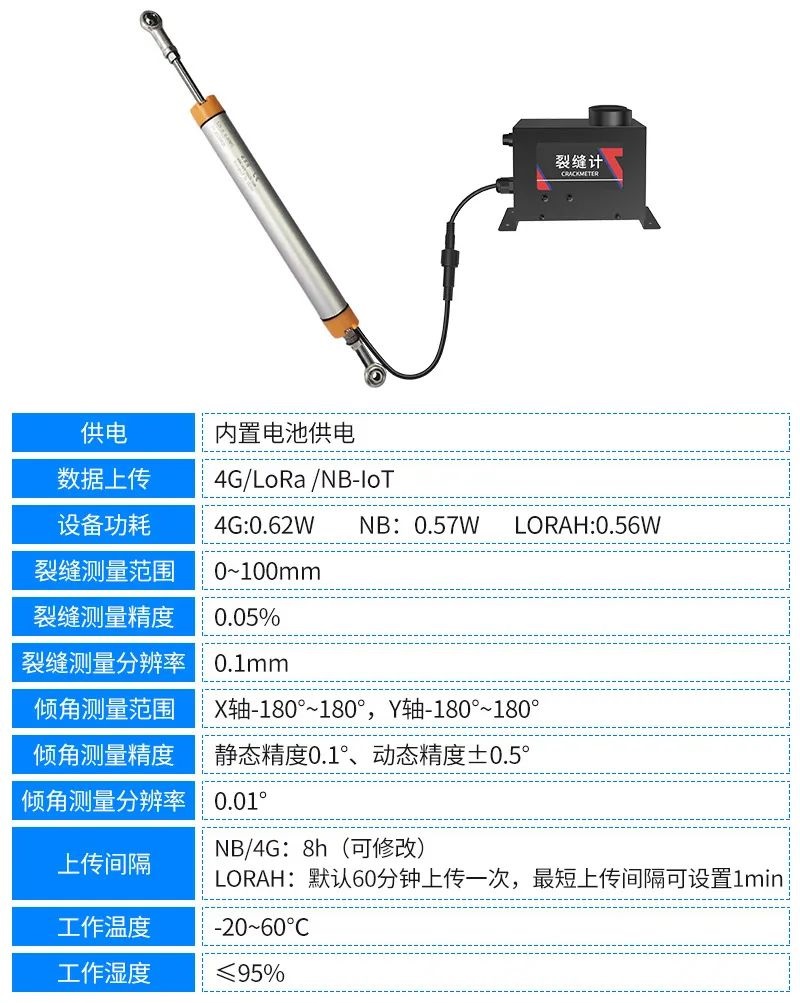

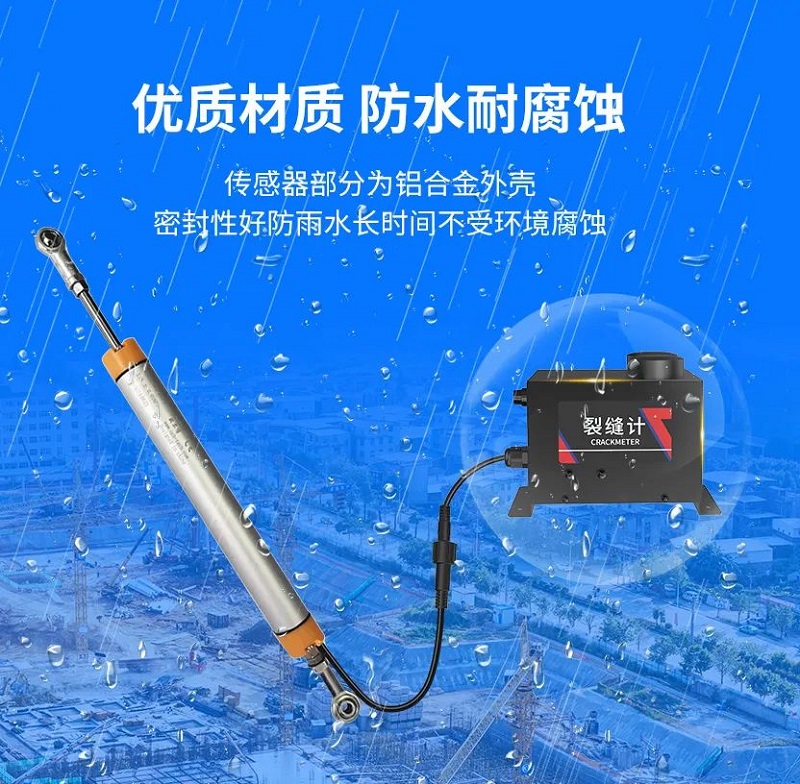

拉桿式裂縫計：通過拉桿的伸縮來測量裂縫的位移，并將機械位移轉換為電信號輸出。拉桿式裂縫計的傳感器部分采用鋁合金鍛造外殼，經過特殊處理形成致密氧化膜，解決了傳統鍍鋅鋼外殼在鹽霧環境中3個月即生銹的頑疾，杜絕了多雨季節傳感器內部結露造成的電路短路問題，有效保障了設備長時間穩定運行。
拉繩式裂縫計：通過拉繩的伸縮來測量裂縫的位移，并將機械位移轉換為電信號輸出。在拉繩式裂縫計的傳感器設計中，拉繩部分采用了鋼絲繩表面涂塑技術，涂塑層不僅增強了鋼絲繩的機械性能，使其在長期使用過程中能夠承受更大的拉力和反復的伸縮變形，還有效隔絕了鋼絲繩外界環境中水分、化學物質和大氣中的腐蝕性氣體對鋼絲繩的侵蝕，解決了傳統鋼絲繩在惡劣環境下易腐蝕、易斷裂的問題，提高了傳感器的可靠性和耐久性。
雙重監測能力，高精度測量

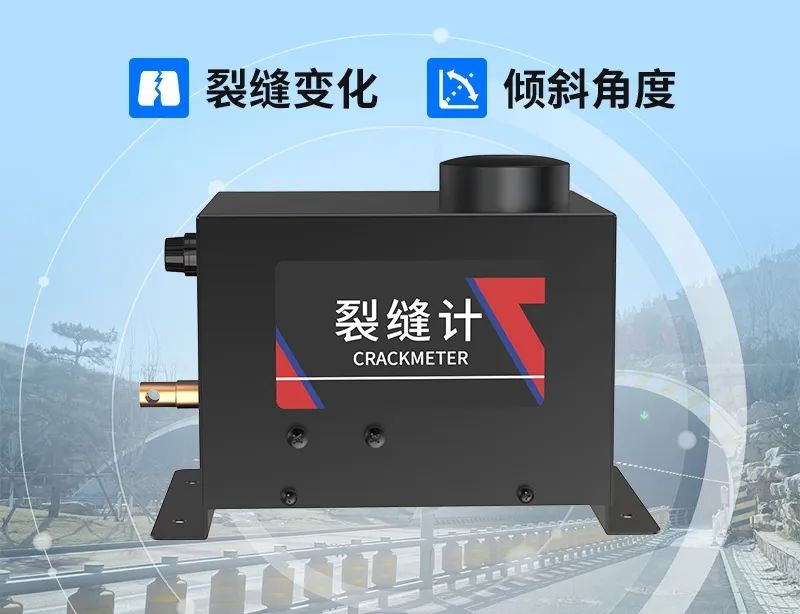

裂縫的出現多是由于工程/地質結構應力達到限制，導致結構承載力不足，造成結構整體形變（如地基沉降），而傳統監測設備只能檢測單一寬度數據，難以揭示結構的真實風險，為此，山東仁科裂縫計除了可以監測裂縫寬度之外，還加入了監測結構傾斜角度的功能，有效保證了監測結果的準確性。

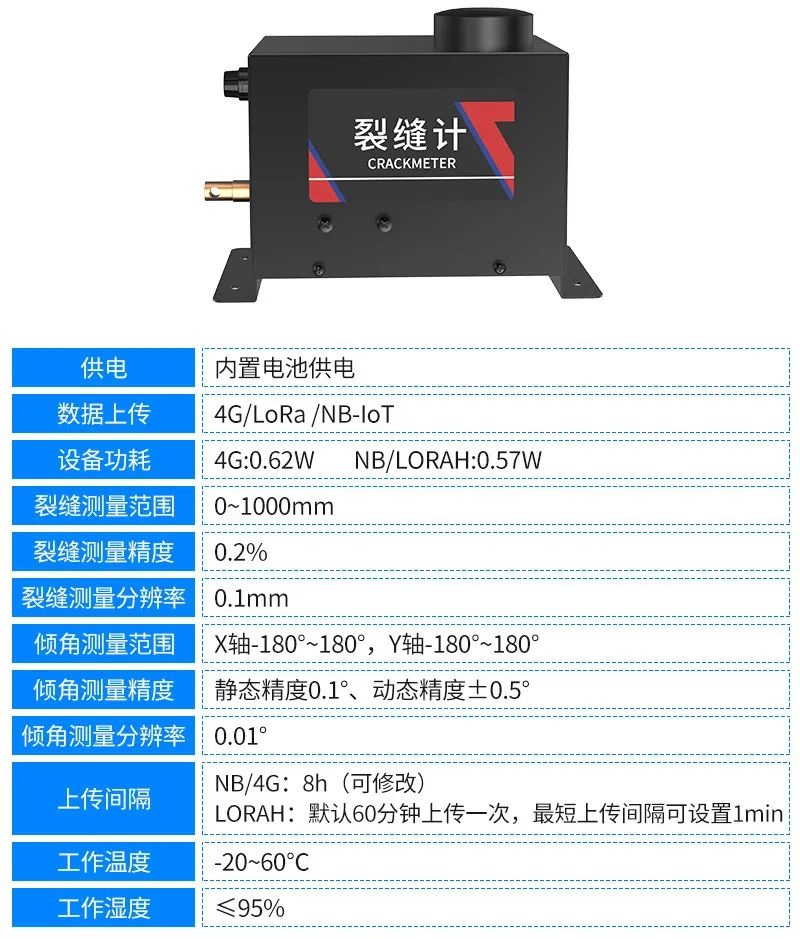

眾所周知，分辨率越高，代表設備對微小變化的識別能力越強，提供的測量結果也更準確。山東仁科裂縫計的測量分辨率達到0.1mm，可有效監測裂縫與變頻的輕微位移，用戶可以更及時有效的做好預防崩塌或滑坡措施；設備 安裝位置的傾斜角度監測分辨率可達0.01°，可有效輔助用戶判斷裂縫的成因是受哪些因素影響，為維修決策提供多維數據支撐。

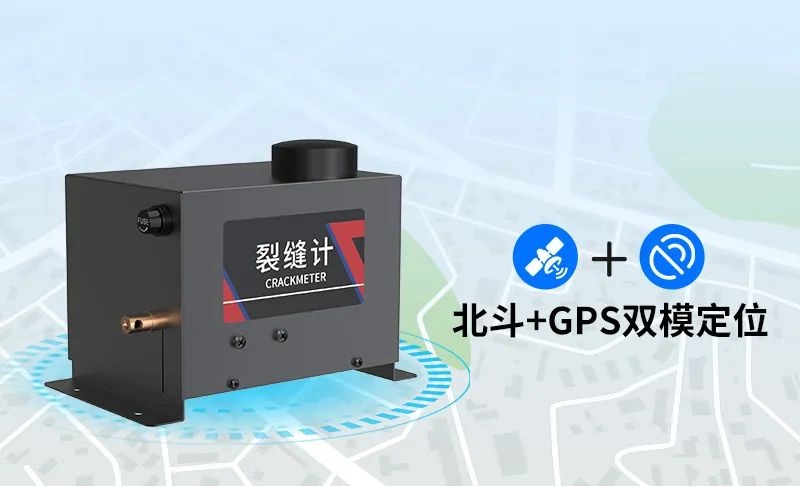

北斗雙模定位，確保位置精確
傳統地質災害監測設備在野外復雜環境中常面臨定位精度不足、信號穩定性差等痛點。山東仁科裂縫計兼容GPS，并具有北斗+GPS雙系統定位能力，有效解決了單一衛星系統在峽谷、礦區等信號遮擋場景下的定位失效問題，克服了電離層擾動引起的定位漂移難題，實現了真正意義上的全天候連續、穩定觀測，為工程安全預警提供精準數據。
多種輸出方式，建立“免布線”鏈路

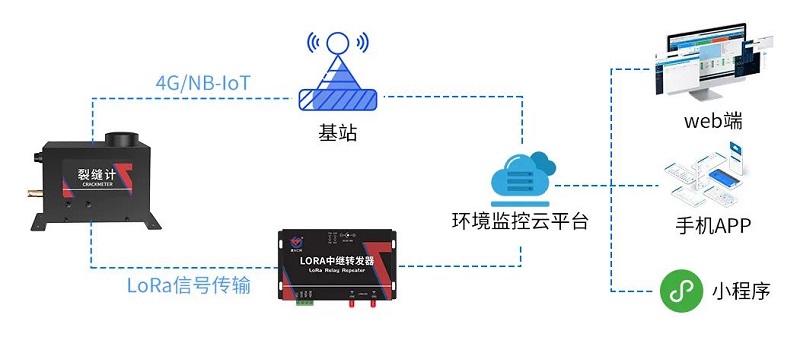

山東仁科裂縫計采用無線傳輸（4G/NB-IoT/LoRa）的方式，將數據上傳至環境監控云平臺，相比傳統需要鉆孔布線的裂縫監測設備，不僅降低了施工成本還不會破壞原有結構，可快速部署于橋梁墩柱、隧道穹頂?shù)雀呶^(qū)域，提升施工效率。

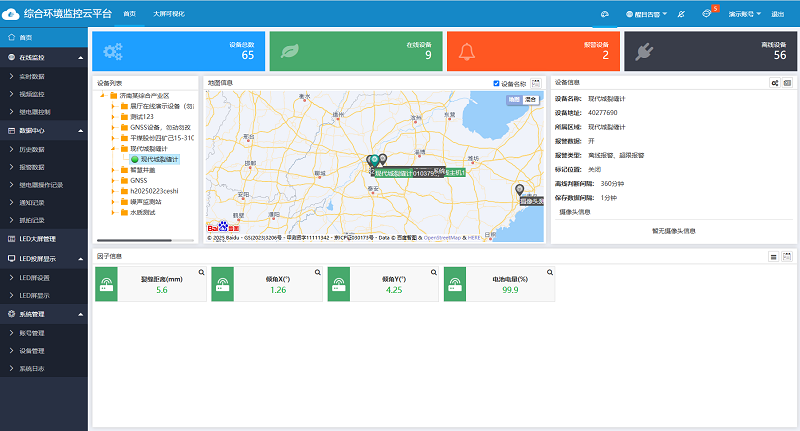

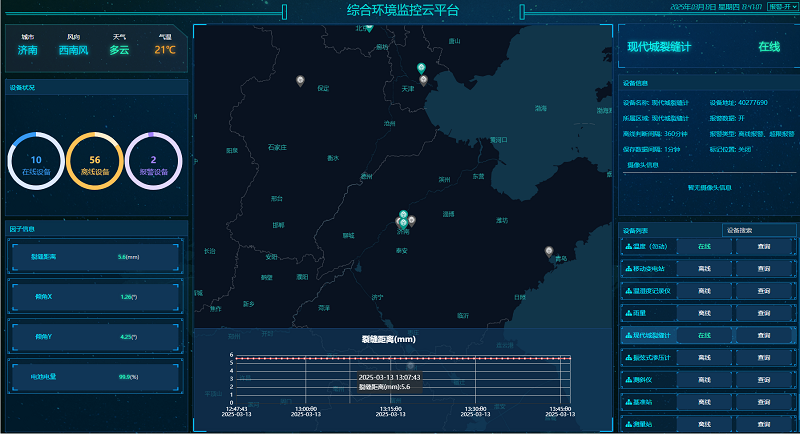

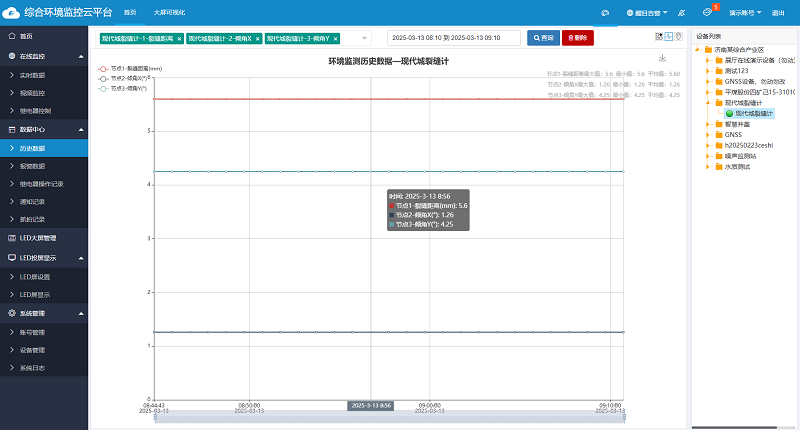

環境監控云平臺

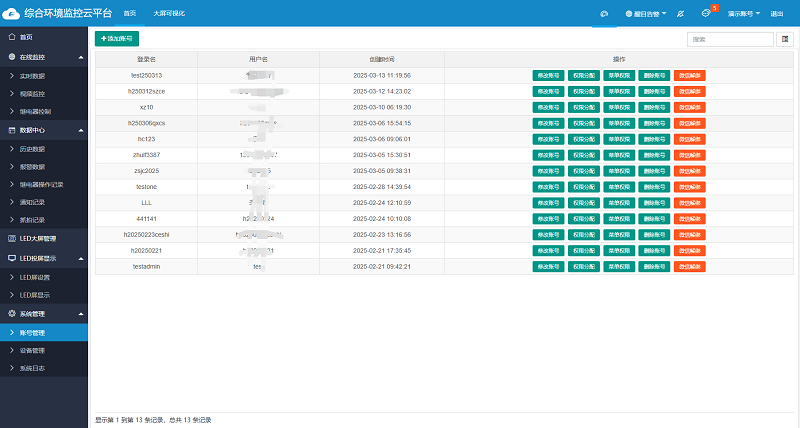

環境監控云平臺是山東仁科回饋用戶的免費綜合管理平臺，用戶可以在手機或電腦登錄平臺查看裂縫計監測到的各項數據。除此之外，環境監控云平臺還有歷史數據查詢、超限報警（數據變紅、彈窗、聲音、電話、短信、郵件、微信）、多人數據共享、支持二次開發等功能。

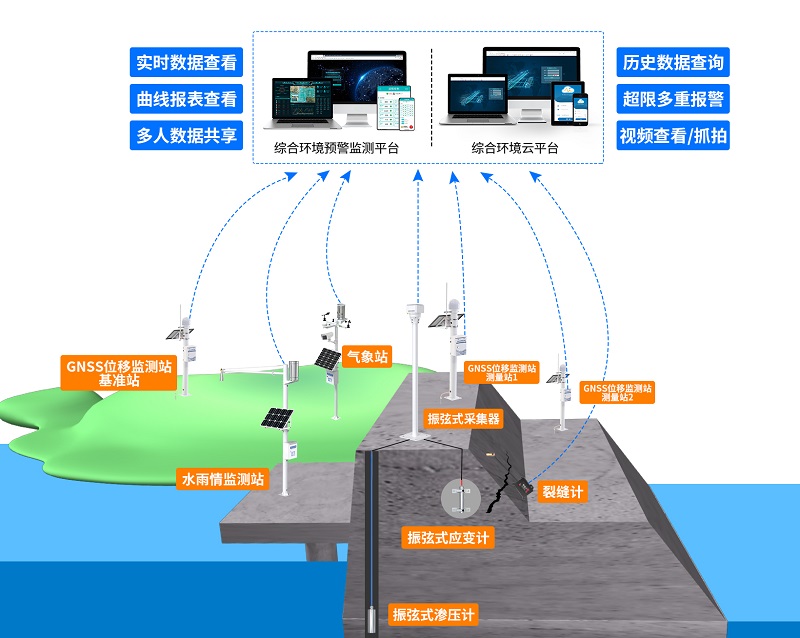

裂縫計作為地質災害監測系統的核心設備之一，還可以與水雨情監測站、氣象站、GNSS位移監測站、滲壓計等設備協同工作，將數據上傳至環境監控云平臺/綜合環境預警測報平臺，構建起地質災害監測預警系統，通過數據交叉驗證提高監測結果的可靠性，多源信息融合構建更精確的預警模型，不同監測維度的數據進行互補，可完整還原地質災害演化過程，為科學制定防災措施提供決策支撐。
水雨情監測站 通過實時采集降雨強度、累積雨量及地表徑流水位數據，能夠?yàn)榉治隽芽p發展與水文條件關聯性提供依據；氣象站 記錄的氣象參數可幫助用戶輔助判斷氣象因素對巖土體熱脹冷縮的影響；GNSS位移監測站通過衛星定位技術獲取毫米級精度的地表三維位移數據，與裂縫計的單點形變測量形成"點面結合"的監測模式，讓用戶既能了解局部裂縫的突變特征，又能掌握區域整體的位移趨勢；滲壓計通過監測孔隙水壓力變化，可揭示地下水滲透對巖土結構穩定性的影響。
（綜合環境預警測報平臺）
智能預警，秒級響應

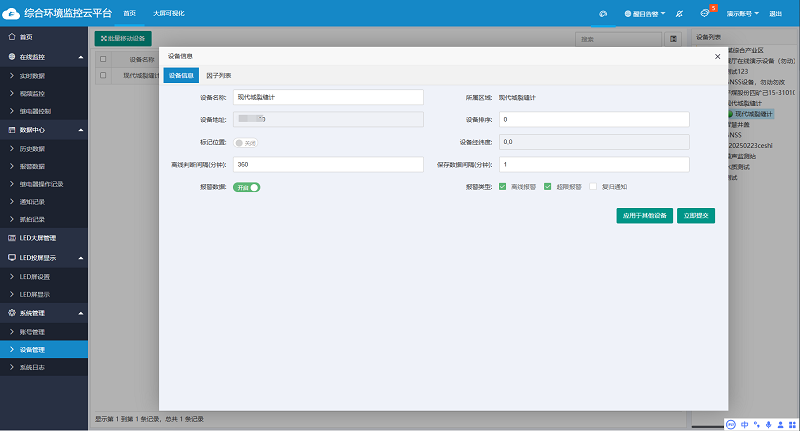

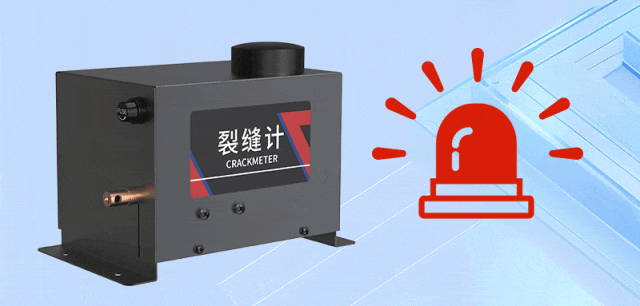

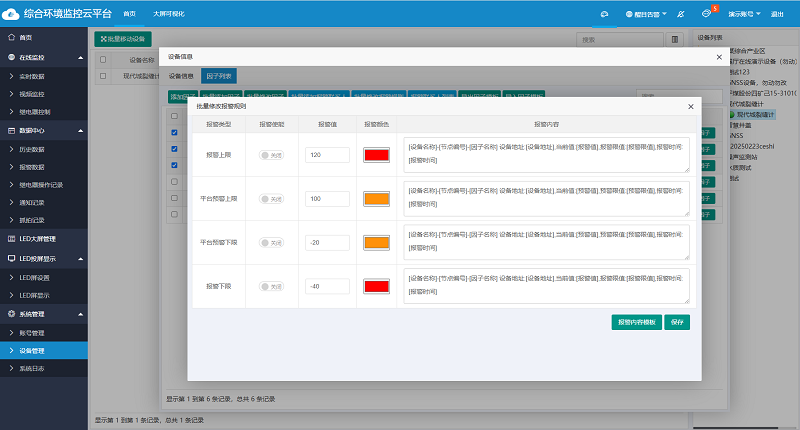

裂縫計具有智能預警功能，用戶可以為設備的各項參數設置報警閾值，當設備采集到的數據超過設置的閾值時，設備在報警的同時還會自動更改數據上傳間隔（黃＜橙＜紅），并記錄下報警數據，實現智能預警，秒級上傳。
設備有效解決了傳統監測人工巡檢滯后性難題，通過實時閾值判定將安全隱患發現時間從"數小時級"壓縮至"秒級"，讓事故追溯變的不再困難，詳盡的報警記錄為后續的結構評估提供了完整證據鏈。
低功耗設計，讓監測“不斷電”

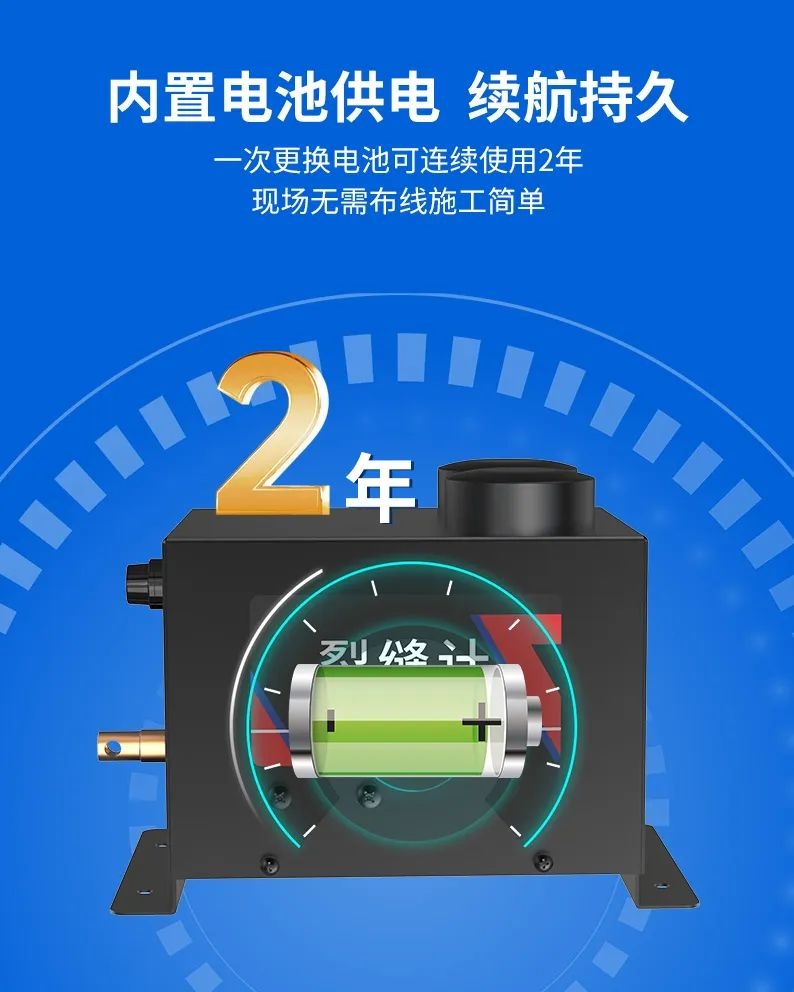

裂縫發展是長期、緩慢的過程，傳統設備依賴外接電源或頻繁維護，難以適應野外、高空等復雜環境。山東仁科裂縫計內置大容量電池，通過優化電路和獨特算法，實現超低功耗，在常規狀態下可連續使用2年左右，無需頻繁更換，確保了監測的連續性與可靠性。
體積小，防護等級高
裂縫計整體較小，適用于多種領域，解決了隧道管廊等狹小空間無法安裝的行業難題；通體采用金屬制作而成，加入精密鑄造工藝，防護性好，可有效隔絕雨水、水汽的侵蝕，在連續陰雨環境下也不會影響內部元器件安全，保持高測量精度。
配置簡單，安裝方便

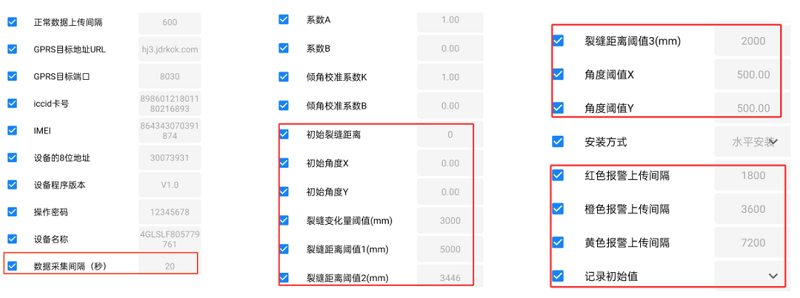

我們常見的裂縫監測設備通常需要攜帶電腦到達現場，在PC端進行繁瑣的協議配置，IP設定等專業操作，山東仁科裂縫計支持用手機藍牙APP配置參數，操作簡單，配置方便，消除了必須工程師現場調試的行業潛規則，打破了傳統方案需要專用調試終端的限制，讓小白用戶也能獨立完成工業級設備配置，有效提升了現場設備部署效率。

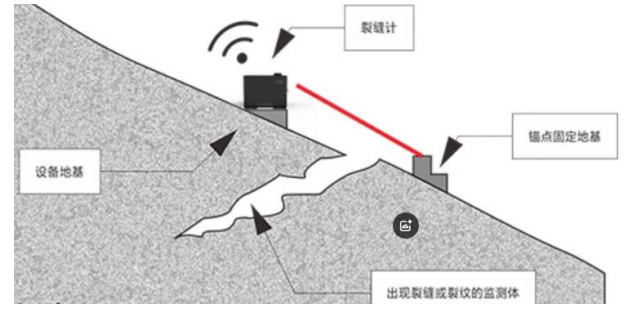

設備安裝簡單，只需將拉桿/拉繩傳感器的錨端固定在出現裂紋或疑似坍塌的一側后，再將拉桿/拉繩傳感器機身固定端固定在裂紋的另一側即可。
隨著物聯網、人工智能等技術的深度融合，智能設備的出現讓工程安全從被動監測轉向主動預警，為橋梁、隧道、大壩等重大工程構筑起更堅固的安全防線，在未來，山東仁科裂縫計也將進一步向微型化、低功耗、高精度方向發展，在防災減災、建筑保護等領域釋放更大價值。
