LORA無線灌溉控制系統結構原理
傳統的農田環境管理系統存在大量電纜鋪設、電纜暴露、通信線路過長等問題，因而導致組網時費時費電、抗干擾能力弱及施工困難等問題。隨著電子技術與無線通信技術的快速發展，遠距離無線數據傳輸也被用到農業生產中。
目前，大多數農業環境監測采用ZigBee、WiFi等無線通信技術，但在面對地域廣闊、分布不集中、自然環境惡劣的農業應用場合，其通信距離、功耗、抗干擾和組網規模上存在局限性。而LORA在相同的功耗下比其它無線方式傳播的距離更遠，實現了低功耗和遠距離的統一，在同樣的功耗下比傳統的無線通信射頻通信距離擴大3-5倍，應用在農業大田管理可有效節省人力、物力，實現農業遠程智能化管理。
基于LORA組網通信的數據采集和無線灌溉控制系統解決方案建設的總目標是針對農業大田種植分布廣、監測點多、布線和供電困難等特點，采用LORA無線傳輸技術，遠程對與農作物生長密切相關的土壤墑情和氣象環境進行在線監測，對田間灌溉電磁閥進行遠程智能自動化控制，實現遠程精準灌溉，叢而實現農業生產的智能化管理。

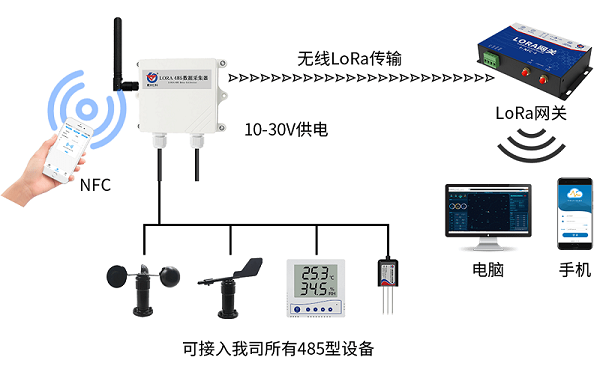

山東仁科LORA無線灌溉控制系統由LORA無線采集器、LORA無線控制器、LORA網關、農業四情測報平臺組成。通過LORA無線通信技術將LORA采集器采集的環境溫度、濕度、光照強度、土壤墑情等參數傳輸至LORA網關，網關再通過4G/以太網的方式上傳至云平臺，分析處理各項環境數據信息。把達到所設閾值或人為干預操作作為灌溉設備運行的控制條件，實現智能化灌溉，改變了以往關于農田管理系統傳輸距離與功耗相矛盾的問題。

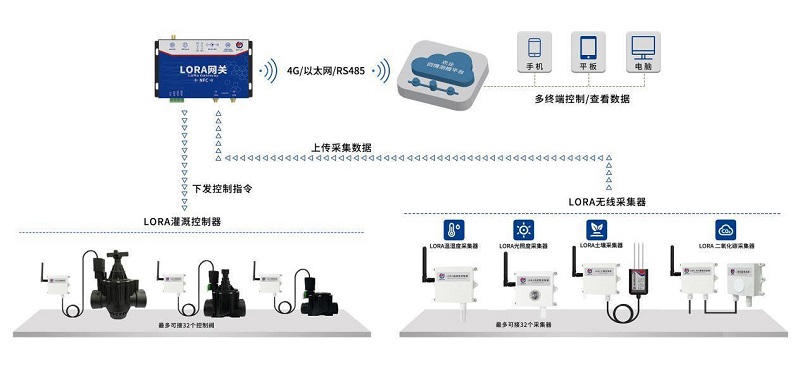

整個解決方案結合農業大田的實際環境，將農業大田分為若干個區域，采用LORA無線組網方式，多點、遠距離、分布式的原則，在不同區域安裝相應的設備，具體架構如下：
1、LORA采集器、LORA無線控制器與LORA網關采用LORA無線組網通信。無需布線，實現測點與網關之間無線連接，避免大量電纜鋪設、電纜暴露、通信線路過長等問題。采用LoRa無線通信技術的原因在于它的數據長距離傳輸能力，其通信距離可達視距3000米，室內可穿3~4 層樓板。LoRa技術具有高性能、遠距離、低功耗、支持大規模組網、測距和定位等特點，這使得該方案成為物聯網大規模推廣應用的一種理想的技術選擇。

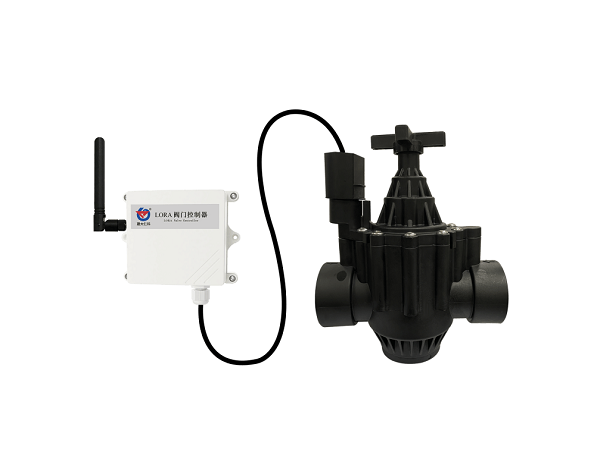

2、LORA網關設備可與有效通信距離范圍內的32臺LORA控制器通信，并下發無線控制指令讓LORA控制器執行動作，同時可采集64個要素的環境監測數據。支持遠程手動控制、自動控制、定時控制等多種灌溉模式，遠程實現灌溉系統中電磁閥的開/關控制。滿足在無人值守的情況下，也能精準地控制用水的需求，節約人力、水資源。
3、LORA網關設備將采集的環境監測數據以4G/RS485/以太網的方式上傳至監控軟件平臺。

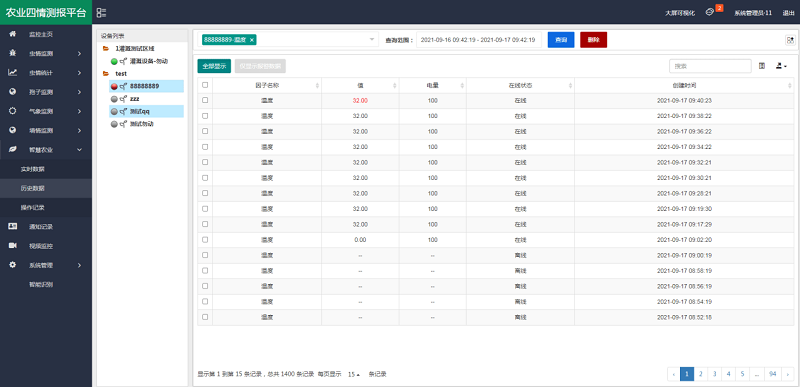

平臺采用專業的數據庫，穩定可靠、易于擴展，支持軟、硬件分層，支持多級用戶管理權限。具備多級別告警方式，支持語音、短信、郵件和現場聲光報警方式。云平臺自動收集LORA網關采集到的數據，通過GPS地圖、列表、圖標、曲線的方式在平臺頁面端顯示，滿足用戶對實時監測信息的多維度、多層面查看數據。
4.NFC配置參數
該系統中所有設備均支持通過手機“NFC配置軟件”和設備碰一碰，快速且方便配置參數，讀取實時值及設備狀態，提高用戶獲取數據的便利度。
該系統可廣泛應用于農業大田、溫室大棚、園林綠化、景區等場合的環境數據采集和智能化灌溉。
