如何搭建城市內澇及橋洞積水監測系統
在現代城市快速規劃發展的過程中，地下基礎設施因其隱匿性而往往不受重視。每當雨季來臨時，一些街道、城區通常都積水嚴重，內澇成災，給人們的日常生活和出行帶來很多不便，甚至引發公共安全事故。為加強雨季或大降雨量時對城市道路積水和可能引發安全事故地區的監控，建大仁科推出城市內澇及橋洞積水監測方案。

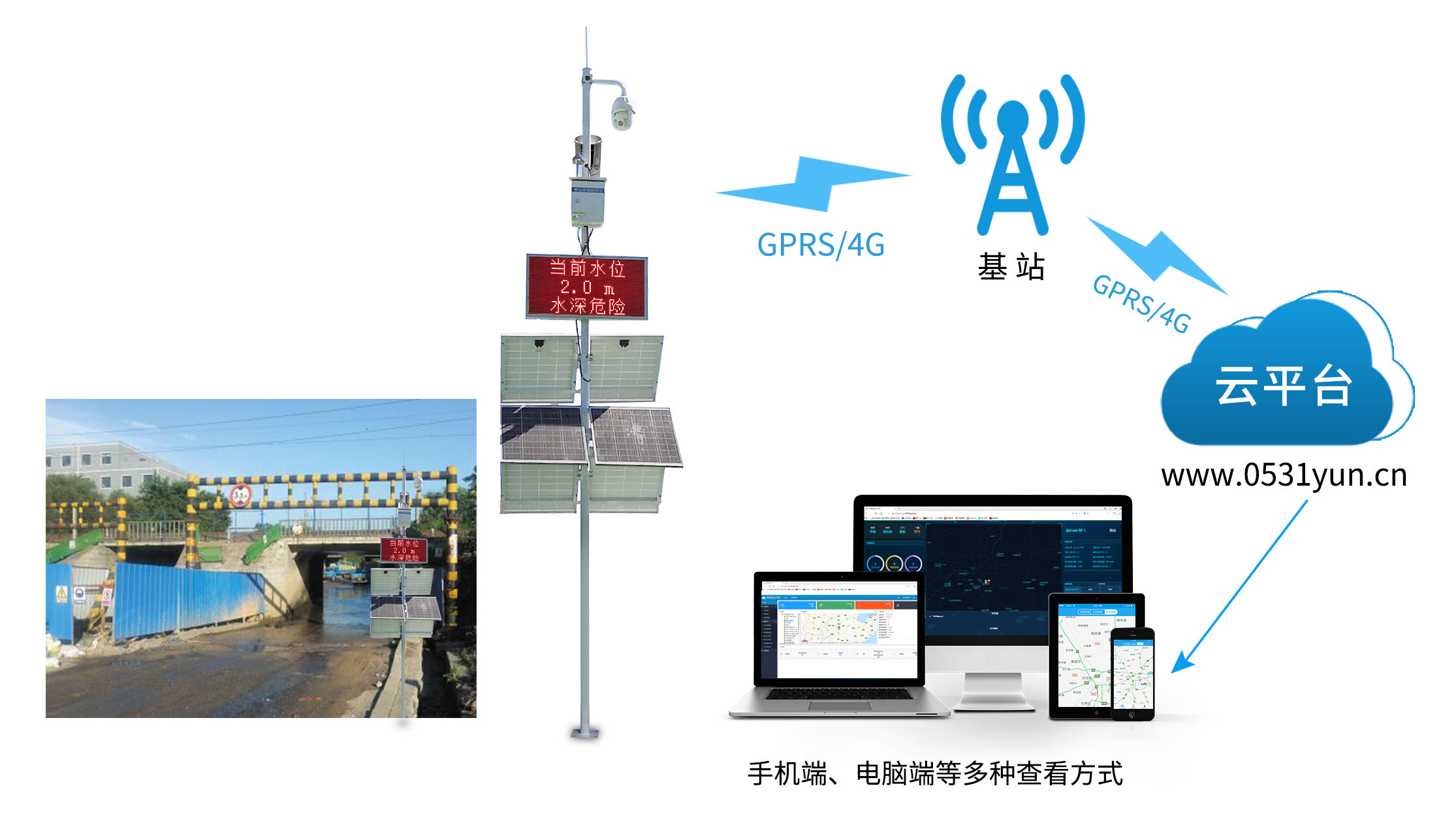

建大仁科城市內澇及橋洞積水監測方案由太陽能供電系統、雨量監測系統、水位監測系統、視頻監測系統、積水監控云平臺等系統組成，可以對該監測點的水位信息、雨量信息進行監測，并通過4G傳輸至監控云平臺，一旦數據超標，監控平臺、手機APP及短信可收到報警推送，同時現場聲光報警，LED屏顯示當前水位，告知水深危險，請勿通行?，F(xiàn)場視頻監控可以直接同步到監控室，方便遠程調控。管理部門可以借助此系統整體把握內澇情況，及時進行排水調度，并配合現場聲光報警避免行人、車輛誤入深水區域造成重大損失。
（1）太陽能供電系統
方案整體采用太陽能供電方式供電，安裝太陽能電池板和蓄電池，陰雨天氣也可保證系統正常運轉。
（2）雨量監測系統
采用翻斗式雨量計來獲得雨量數據。其性能符合國家標準 GB/T 21978.2－2014《降水量觀測要求》。核心部件翻斗采用了三維流線型設計，全不銹鋼材質，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。脈沖轉485信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。并將數據上傳至云平臺。
（3）水位監測系統
采用投入式液位計獲取水位數據。投入式液位計前端防護帽起保護傳感器膜片的作用，也能使液位流暢地接觸到膜片，防止導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。內置微型信號處理電路，可進行遠程傳輸，上傳至云平臺，具有良好的穩定性和可靠性?？蓮V泛應用于水廠、污水處理廠、城市供水、高樓水池、水井、地熱井、礦井、工業水池、油池、水文地質、水庫、河流、海洋等領域的液位測量控制。
（4）視頻監測系統
安裝攝像頭，搭配我司視頻字符疊加器，簡單配置后，高清網絡攝像機視頻畫面上會疊加顯示相應字符信息。設備采用標準Modbus-RTU通信模式，匹配市面所有標準 Modbus-RTU 設備，可用于傳感器疊加字符信息、機房監控、智能農業、氣象監測等場所。
字符疊加器可同時支持多臺攝像機的疊加使用。每臺字符疊加器最多可同時支持4臺攝像機處理、16臺標準 Modbus-RTU通訊模式485設備。配置軟件簡單方便，支持多種數據類型設置，寄存器地址可偏移讀取。攝像頭底層協議對接，不影響原有視頻信號，疊加信息位置可調節。設備外形小巧美觀，占用空間小，安裝方式簡單便捷。
（5）積水監控云平臺
積水監控云平臺接收各測點的實時監測數據，在界面以數字、儀表盤和曲線的方式顯示；自動存儲接收的歷史數據，并生成歷史記錄報表，用戶可以曲線的形式查詢任意時段，任意被測點的溫濕度數值，也支持有選擇性的下載打印所需的歷史數據。平臺支持手機APP、電腦等多終端登錄方式，幫助管理部門有效掌握內澇情況，及時排水調度，減少或避免相關損失。
