什么是RS-485？RS-485該如何布線？
RS-485是一個物理接口，簡單來說，也就是硬件。RS-485屬于有線傳輸，所以就需要硬件傳輸媒介，實際就是兩根線就可以了，這兩根線上傳輸?shù)膶?shí)際上是同一個信號，只是發送端把這個信號一分為二，不過在接收端會把它還原為原來的信號。
RS-485特點：
（1）RS-485的電氣特性：采用差分信號負邏輯，邏輯“1”以兩線間的電壓差為＋（2～6）V表示；邏輯”0“以兩線間的電壓差為－（2～6）V表示。接口信號電平比RS－232－C降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL電路連接。
（2） RS-485的數據最高傳輸速率為10Mbps。
（3） RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。
（4）RS-485最大的通信距離約為1219m，最大傳輸速率為10Mbps，傳輸速率與傳輸距離成反比，在100KbpS的傳輸速率下，才可以達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。
RS-485總線由于其成本低廉，設計簡單而得到了廣泛的應用，大量用于安防監控，智能交通，智能樓宇，機房監控，工業自動化等各個領域。RS－485總線敷設線路比較簡單，但是有一些相應的事項必須注意，否則會容易導致通信失敗，后期維護工作非常浩大。
但RS-485在布線時，需要注意一下幾個問題：
線材問題：485總線布線使用的線材必須要使用屏蔽雙絞線，線徑最好在0．75或者1．0線徑的，很多人在施工的時候?yàn)榱藞D方便，直接使用網線作為485線使用，網線具有八根線，而485線只需要使用兩根線或者四根線，其他線浪費了，而且現在的網線的線徑相對都比較細，并不能完全滿足485總線通信需求，建議不要使用網線。還有不能使用平行線，同軸電纜或者不帶屏蔽層的雙絞線，由于485是差分平衡傳輸，使用雙絞線可以有效的抵消外部干擾對其的影響，485線路一定不能使用平行線，同樣的道理，由于屏蔽層具有屏蔽外部干擾的作用，最好要使用帶屏蔽層的雙絞線。
布線問題：485總線的走線要盡量遠離干擾源，在施工過程中，有很多人為了省事，將485線路與電源線路一起走線，這樣是不合理的，電源線會產生干擾，導致485通信不穩定，還有就是485布線必須遠離類似于變壓器，變頻器等強電壓干擾源。

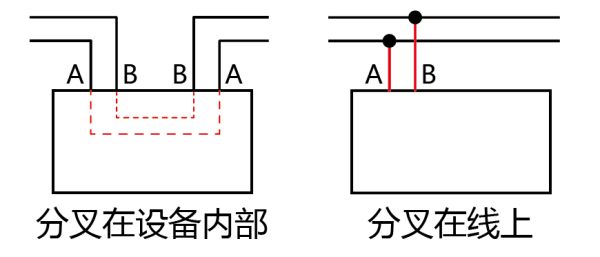

總線拓?fù)鋯栴}：由于現場環境復雜，485設備分布一般都比較散亂，施工人員為圖方便，沒有按照485規范將線路布設成手牽手菊花鏈總線式拓?fù)浣Y(jié)構，而是隨意布設成星型，樹型甚至多種拓?fù)浣Y(jié)構混合型的，留出太多太長的分支，在實際應用中，單純的星型，樹型拓?fù)浣Y(jié)構甚至混合拓?fù)浣Y(jié)構有的時候也是可以使用的，但是通信肯定會不穩定，如果一定要布設星型，樹型拓?fù)浣Y(jié)構的話，建議使用485集線器和485中繼器，相關的應用可以參考485總線拓?fù)浣Y(jié)構問題頁面。
RS-485總線由于其成本低廉，設計簡單而得到了廣泛的應用，大量用于安防監控，智能交通，智能樓宇，機房監控，工業自動化等各個領域。RS-485總線敷設線路比較簡單，但是有一些相應的事項必須注意，否則會容易導致通信失敗，后期維護工作非常浩大。
