1. 產品介紹
噪聲揚塵監測站是專門針對在建工程項目的監測設備。該設備具有1路百葉盒（溫度、濕度、噪聲、PM2.5、PM10、氣壓、光照、TSP）采集、1路風速采集、1路風向采集、2路開關量采集、2路4-20mA模擬量采集、2路繼電器輸出（繼電器1默認可接現場二級繼電器控制霧炮）、1路485從站輸出；該設備可通過GPRS方式將數據上傳監控軟件平臺，同時該主機能夠外接1路LED屏（54cm*102cm）實時顯示當前數值信息。
2. 技術參數
| 供電 | AC220V |
| 通信接口 | GPRS無線傳輸 |
| 空氣溫度傳感器 | 量程：-40～70℃ 分辨率：0.1℃ |
| 精度：±0.2℃ | |
| 空氣濕度傳感器 | 量程：0～100% 分辨率：0.1% |
| 精度：±3% | |
| 風速傳感器 | 量程：0～60m/s 分辨率：0.1 m/s |
| 精度：±0.3m/s | |
| 風向傳感器 | 量程：8個方位 |
| 噪聲傳感器 | 量程：30～130db 分辨率：0.1db |
| 精度：± 0.5%F·S | |
| PM | 量程：0～500ug/m3 分辨率：1ug/m3 |
| 精度：±10%F·S | |
| LED屏 | 尺寸54cm*102cm |
| 繼電器輸出 | 2路，連接二級繼電器，可控制現場霧炮發射 |
| 設備支架 | 2/3米立桿（可選） |
| 防水箱 | 用于安裝采集儀或電源系統（選配） |
3. 產品選型
| 型號 | 要素(默認含LED屏，支架，橫梁及抱箍等) |
| RS-ZSYC-2S | PM2.5+PM10 |
| RS-ZSYC-2S-G | PM2.5+PM10+聯網 |
| RS-ZSYC-3S | PM2.5+PM10+噪聲 |
| RS-ZSYC-3S-G | PM2.5+PM10+噪聲+聯網 |
| RS-ZSYC-5S | PM2.5+PM10+噪聲+溫度+濕度 |
| RS-ZSYC-5S-G | PM2.5+PM10+噪聲+溫度+濕度+聯網 |
| RS-ZSYC-8S | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力 |
| RS-ZSYC-8S-G | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力+聯網 |
| RS-ZSYC-9S | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力+TSP |
| RS-ZSYC-9S-G | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力+TSP+聯網 |
| RS-ZSYC-10S | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力+TSP+大氣壓力 |
| RS-ZSYC-10S-G | PM2.5+PM10+噪聲+溫度+濕度+風速+風向+風力+TSP+大氣壓力+聯網 |
4. 設備安裝
4.1 設備安裝前檢查

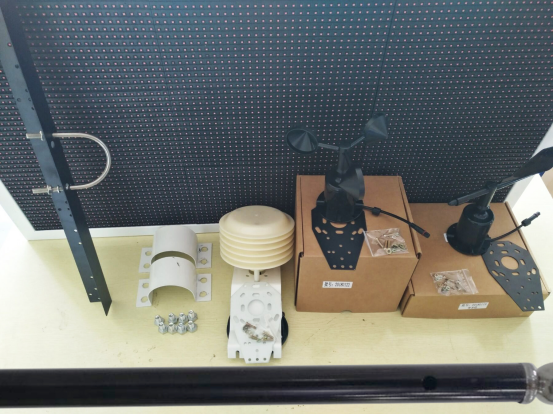

設備清單：（選型不同，設備數量不同，具體以現場實際為準）
◆ 百葉盒多合一變送器1臺
◆ 風速傳感器1臺
◆ 風向傳感器1臺
◆ 立桿1個（2m長度為1個，3m長度由2個1.5m組成）
◆ 橫梁（U型螺栓1個，0.75螺母2個）
◆ 噪聲揚塵一體機（包括鑰匙1把）
◆ 托片3個（2黑1白）、M4*18螺絲12套
◆ 抱箍2個、M10*20螺絲4個
4.2 采集終端安裝

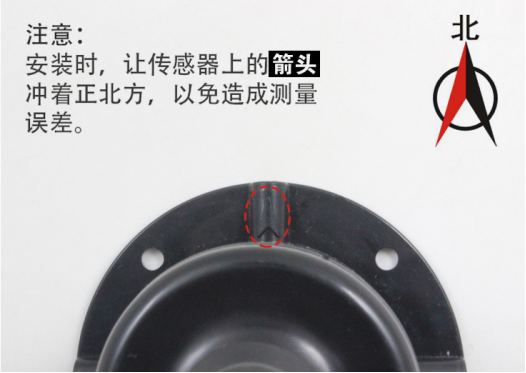

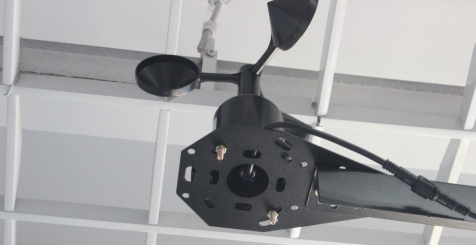

風速風向使用黑色底片，百葉盒使用白色底片，風向安裝時需注意方位問題。

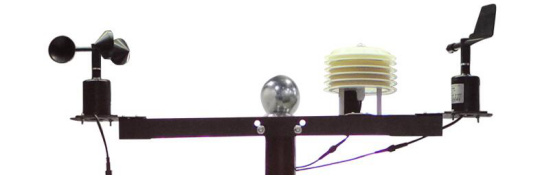

安裝完成效果圖如下：
4.3 揚塵監測一體機安裝
所需配件：抱箍2個，螺絲8個
4.4 防水箱安裝（選配）
所需配件：配電箱1個、抱箍2個，螺絲8個

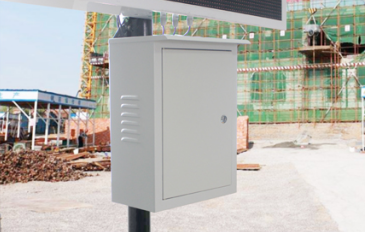

安裝完成正面圖：

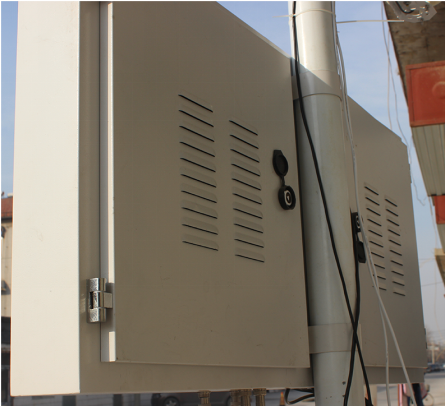

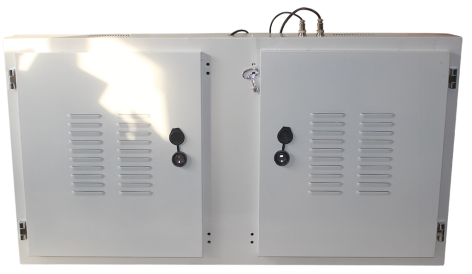

安裝完成背面圖：
4.5 接線及上電

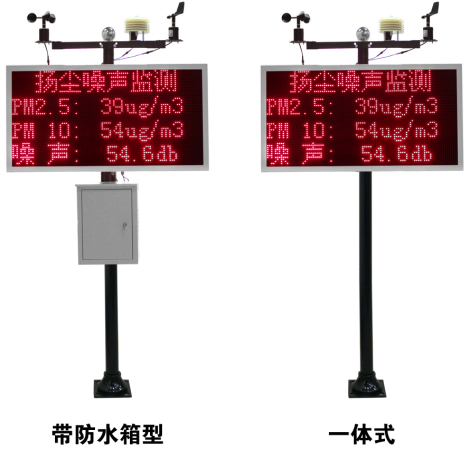

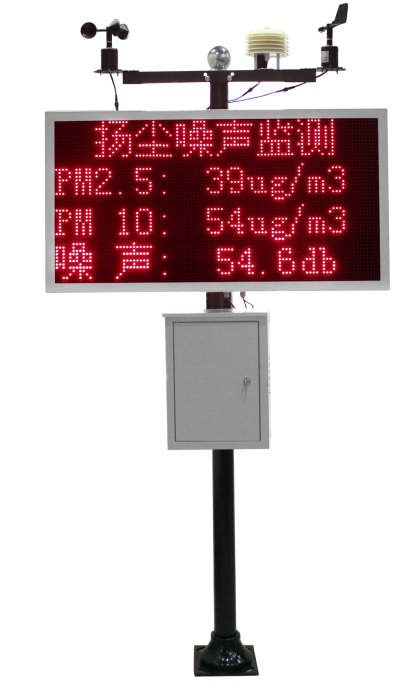

所有部分安裝完成后，效果如下圖：
依次把 3 個傳感器的線，順著支架立桿固定住，然后依次插在防水箱或者 LED 屏的底座上（根據現場實際情況，若無防水箱則直接和 LED 連接），3 根線并無區分。

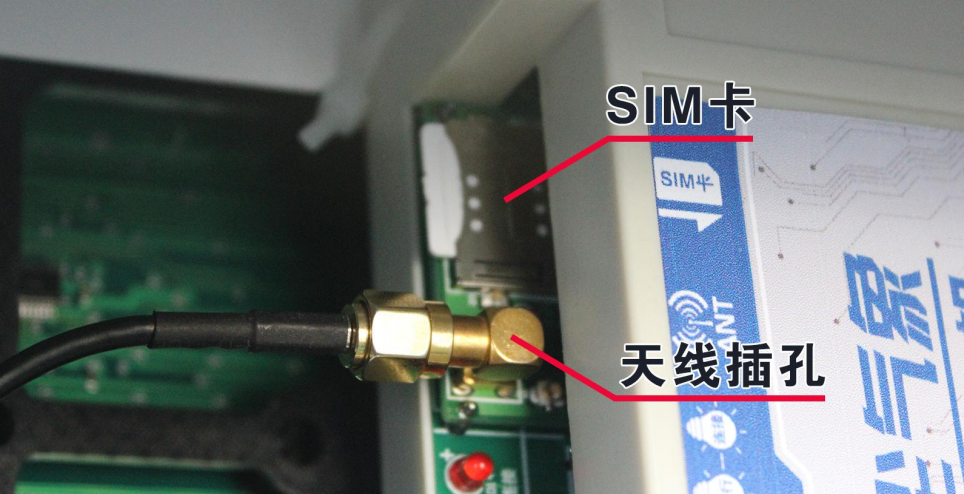

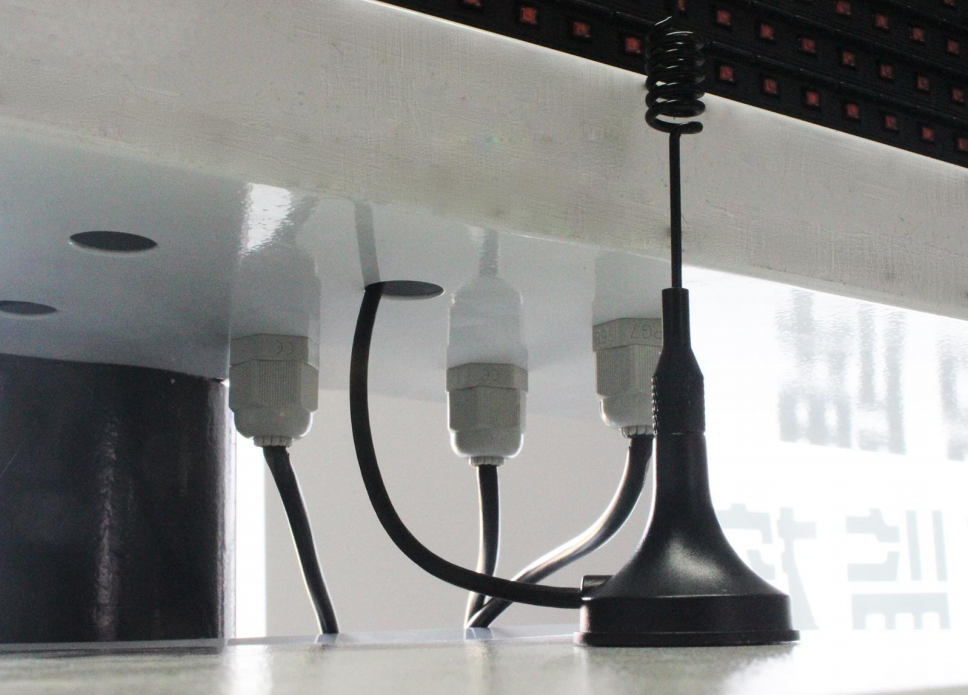

若內部帶有聯網模塊，則在使用時，應當把 GPRS 天線從 LED 底部穿孔拉出，吸附在 防水箱外側，防止屏蔽網絡型號傳輸。具體接線和出線方式參考下圖：
5. 參數配置
（1）下載配置工具，使用QQ掃描二維碼，點擊普通下載，即可安裝（或者可直接聯系我司工作人員）。

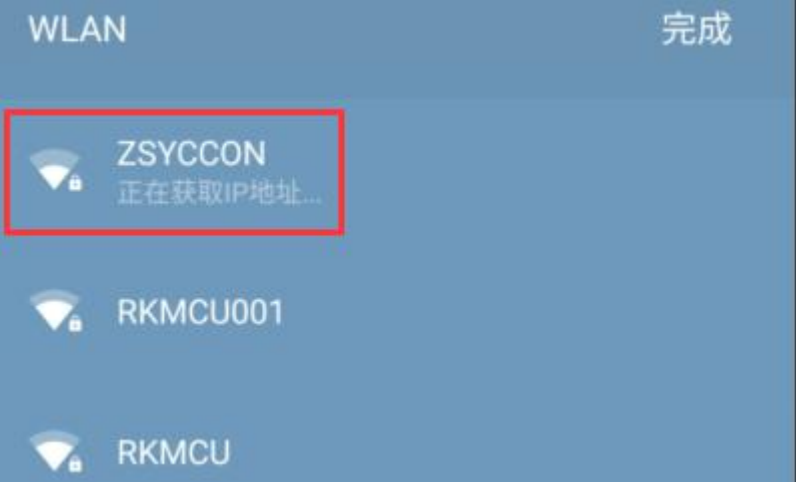

（2）主機在開機狀態下，在防水箱附近搜索無線網ZSYCCON如圖所示，連接密碼76543210。

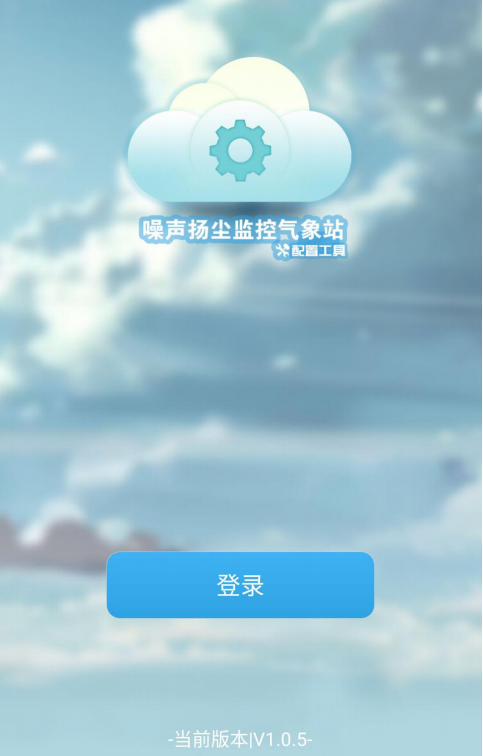

（3）點擊下載好的軟件直接登錄。無需賬號和密碼。

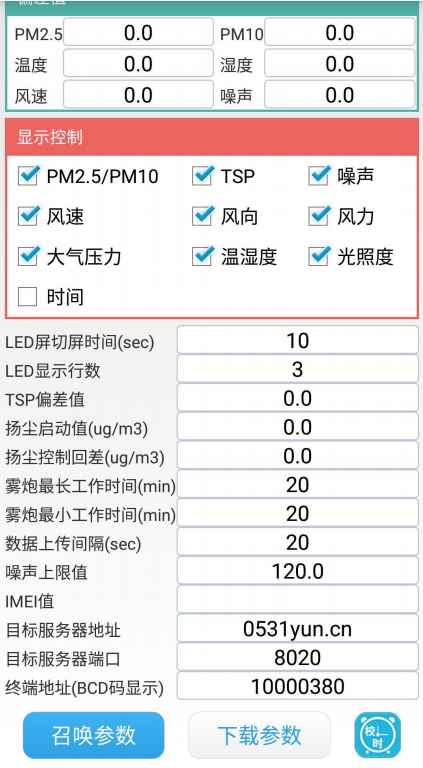

（4）登錄進入選擇要設置的標頭名顯示，改好后點擊下載參數即可。勾選需要在LED屏上顯示的內容。若需修改設置偏差值，則直接輸入數字，例如-10為在實際顯示值的基礎上減10；直接輸入數字10加10。默認0可無需修改。
（5）噴淋上下限設置，在揚塵啟動值輸入設定值，點擊設置。例如輸入150，則當PM2.5超過150時，繼電器1會閉合，啟動霧炮。
6. 連接軟件平臺
6.1 連接云平臺

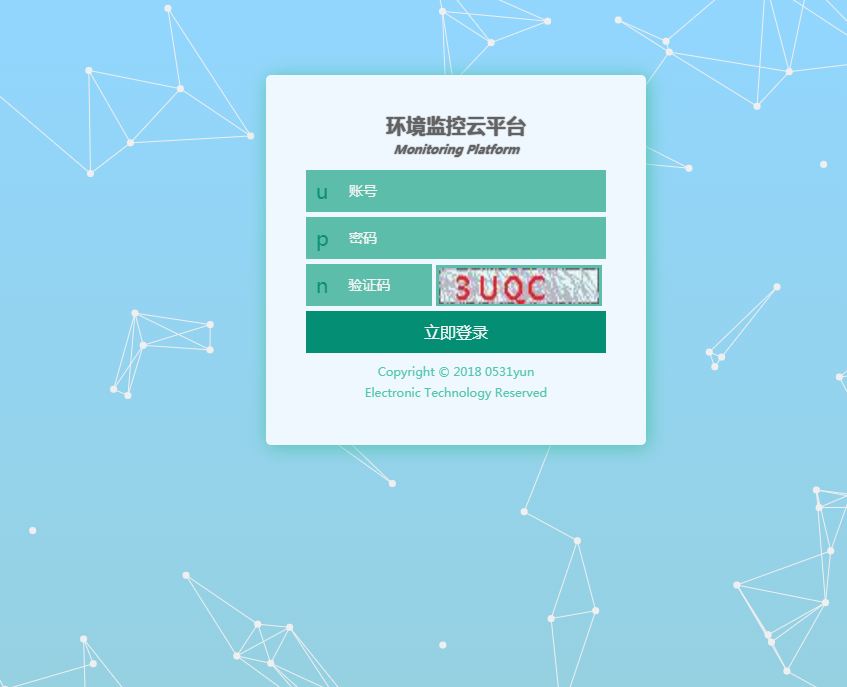

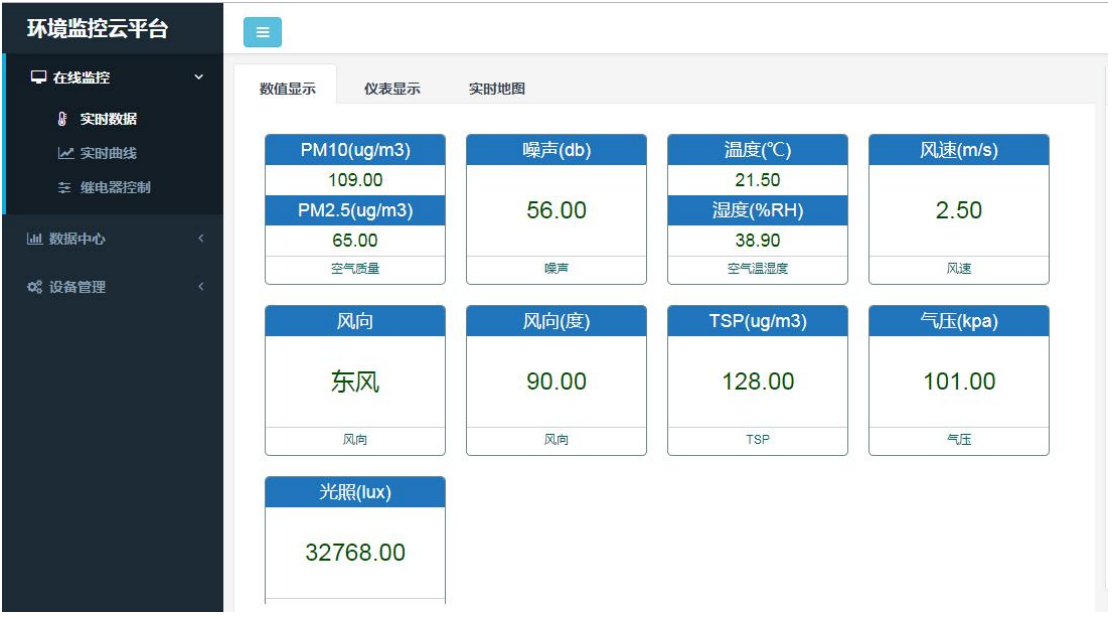

打開APP設置界面，目標服務器地址填寫0531yun.cn，目標服務器端口填寫8020；云平臺登錄連接www.0531yun.cn，輸入已分配好的賬號密碼登錄即可。

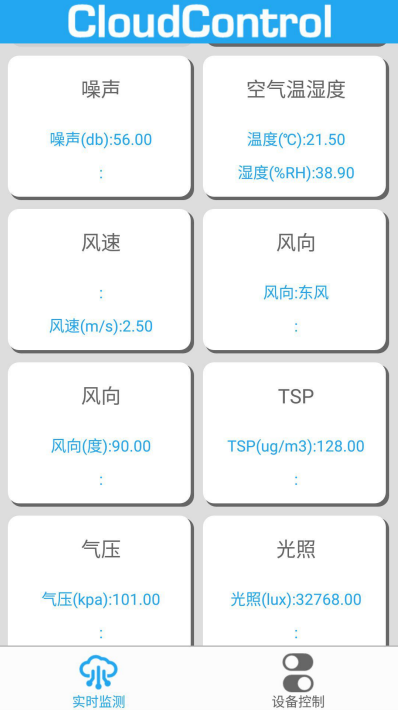

手機端也可下載APP登錄查看，賬號密碼同云平臺一樣，安卓APP下載QQ掃描下方二維碼即可，蘋果用戶可直接應用商店搜索“云控通”下載安裝即可。

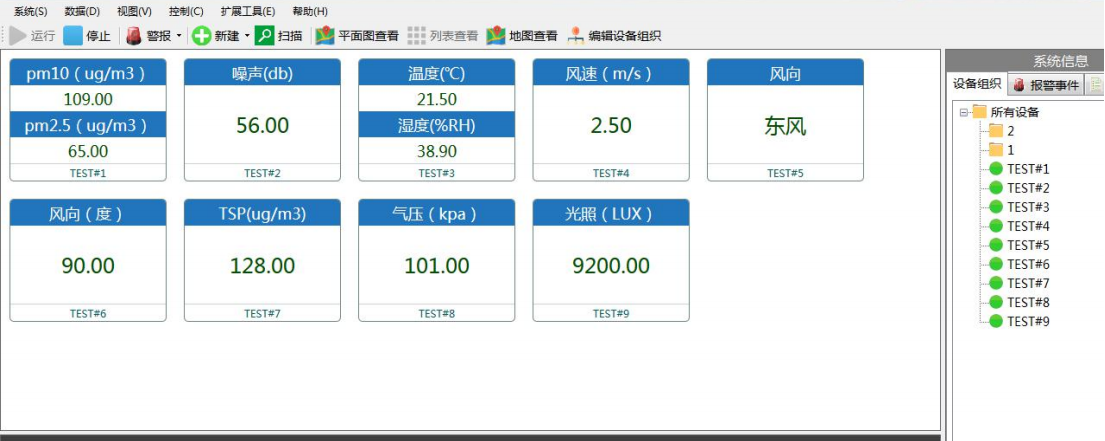

6.1 連接本地監控軟件
