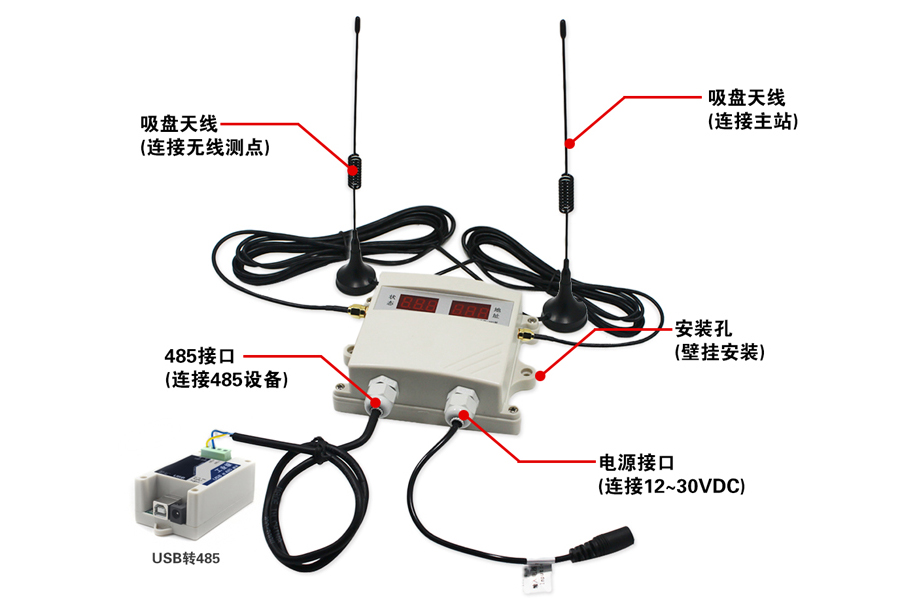

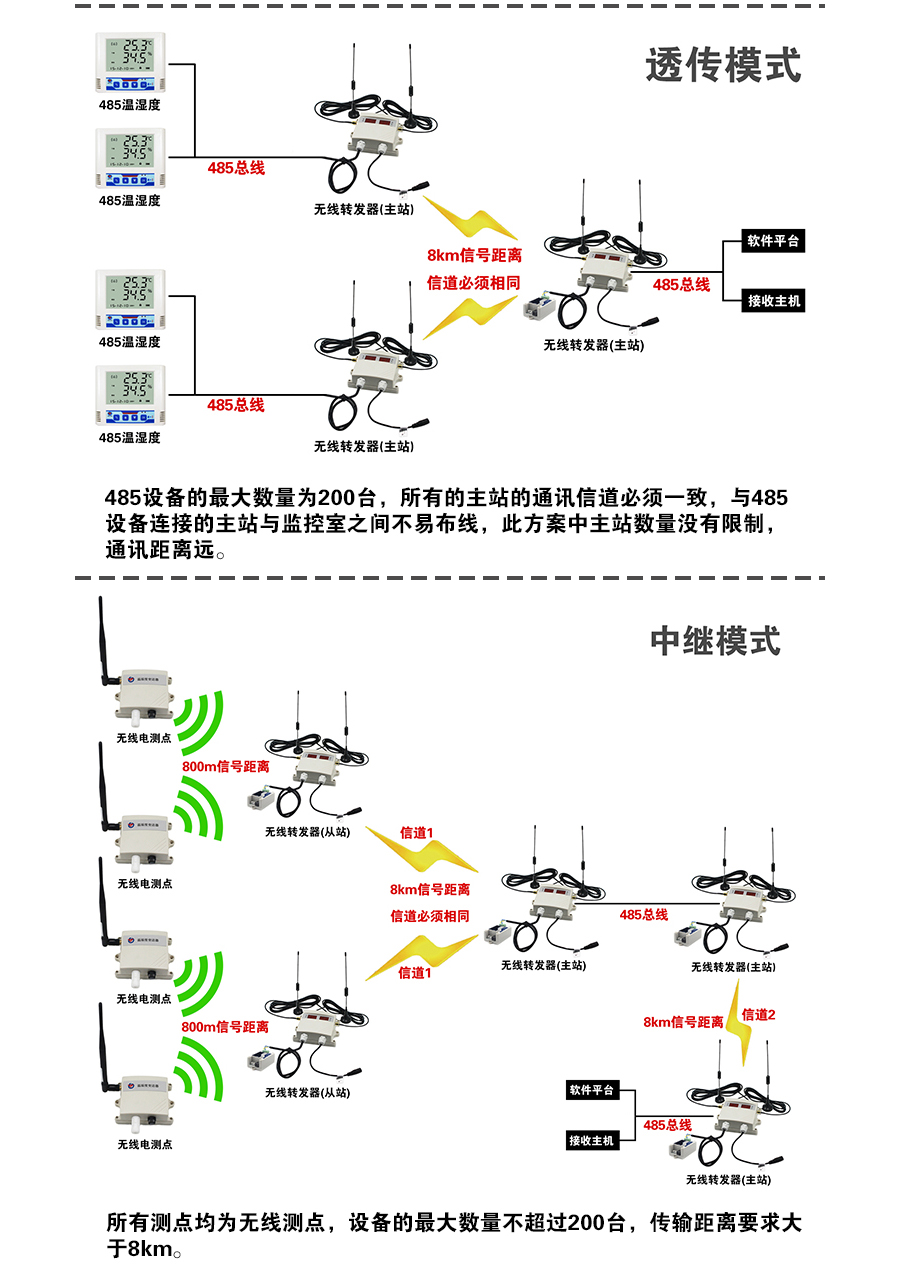

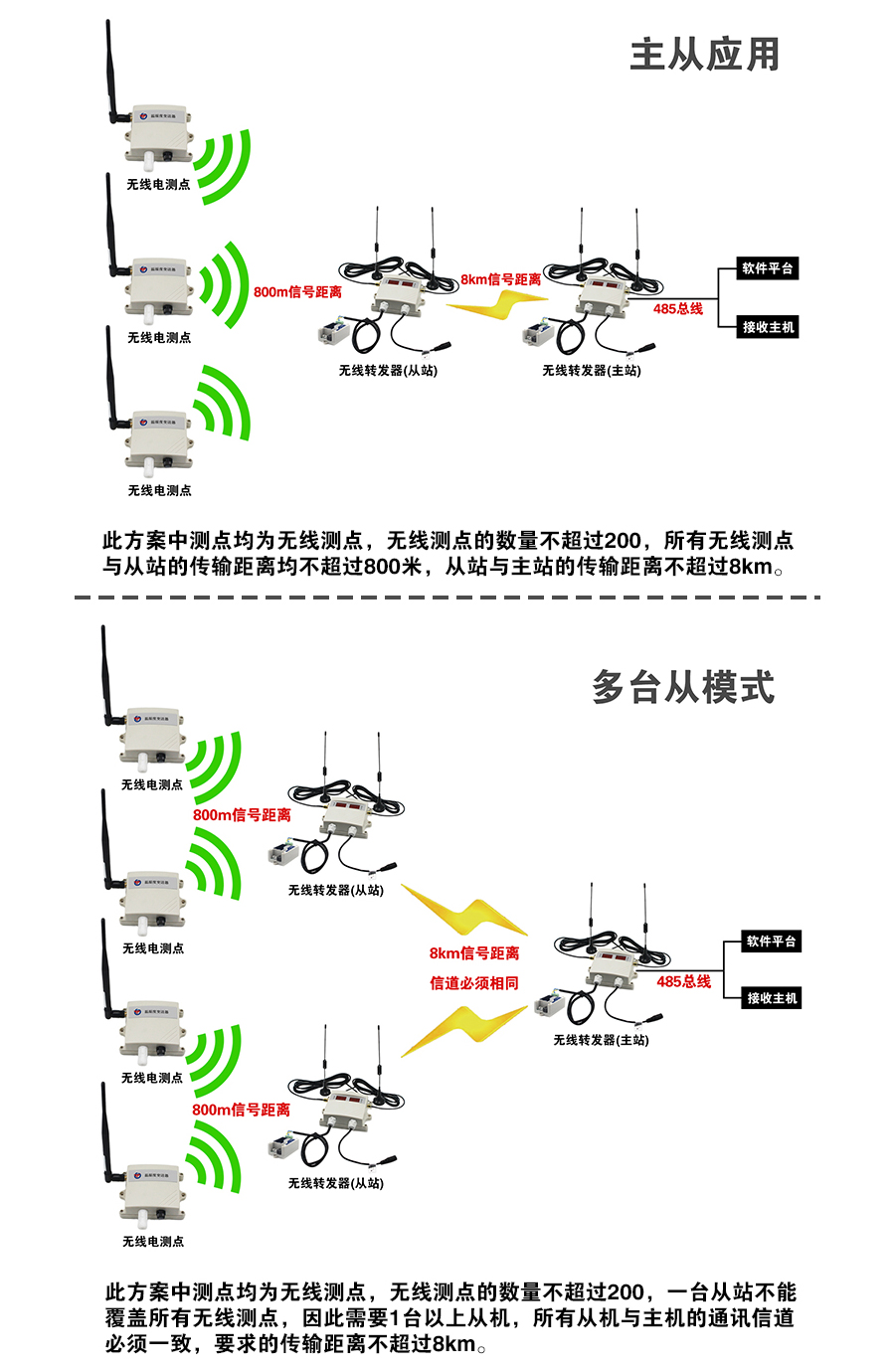

RS-DY-ZFQ-W 是我司研發的一種無線數據傳輸設備，設備處于兩種工作模式從站模式和主站模式。處于從站模式的設備可通過無線網絡采集我司無線電型溫濕度變送器的數據然后通過大功率LORA無線發射出去，傳輸距離最遠可達8公里，一臺處于從站的轉發器可接收最多200臺無線溫濕度測點；處于主站模式的無線轉發器，接收從站模式無線轉發器的數據，并通過485接口上傳到我司的集中器或小主機或軟件平臺，亦可傳輸?shù)接脩舻腜LC、組態軟件及用戶自主開發的軟件，1臺主站模式無線轉發器最多可接200臺從站模式無線轉發器。
由客戶自備電腦或服務器，安裝我司提供的RS-RJ-K軟件，配合我司無線轉發器及溫濕度測點，便可自己搭建起一套環境監控系統。

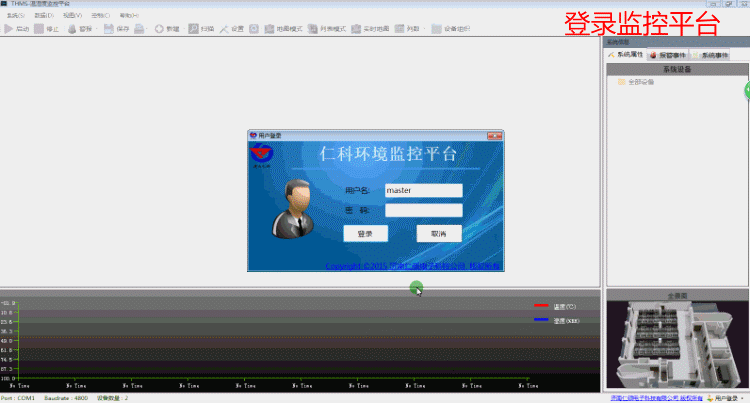

局域網的任意一臺電腦可通過網頁來查看監控系統的任意節點的實時數據、歷史數據、告警記錄、曲線等，可將任意時段的溫濕度及告警的歷史記錄進行EXCEL表格導出。另我司RS-RJ-K軟件平臺是嚴格按照服務器運行軟件開發，可將此平臺部署到公網服務器上，則此時可搭建覆蓋全國的環境監控網絡，任何人隨時隨地便可查看自己權限范圍內的任何節點的數據。
配合我司RS-DXM-D聯網型短信貓，便可進行短信告警，任何一個溫濕度測點均可設置10個以上報警聯系人。
RS-RJ-K仁科溫濕度監控平臺具有完全自主知識產權，已申請軟件著作權，為便于更好的服務客戶，本溫濕度監控平臺永久免費。
我公司設備默認地址1，通信波特率4800，無校驗，8位數據位，1位停止位。可作為二次開發模塊接入上位機軟件、PLC或組態等，說明如下：
（1）上位機軟件二次開發
按照標準的Modbus-RTU協議，使用03功能碼來問詢設備，設備收到合法指令后即做出應答。軟件輪詢間隔以及等待超時建議設置在200ms以上，詳細通信協議以及示例請參考說明書相關部分的說明。
（2）接入PLC或者昆侖通態、力控、組態王等組態軟件。
2.1新建設備需選擇“PLC”---“莫迪康”---“ModbusRTU”。
2.2在定義變量時，變量類型選擇IO實數，數據類型選擇SHORT（16位有符號數）。
2.3操作寄存器時，寄存器類型選“HR保持寄存器（03號命令）”，昆侖通態需設置成“4區輸出寄存器”，讀寫屬性為“只讀”，濕度寄存器為40001（力控需要設置成偏置1）或溫度40002（力控需要設置成偏置2）。
2.4通信超時和采集頻率建議設置在200ms以上。
2.5通信成功后，寄存器的數值除以10即得到真實的溫濕度數據。
|
參數名稱 |
范圍或接口 |
說明 |
|
通信接口 |
RS-485 |
通過RS-485上傳數據 |
|
數據刷新間隔 |
<2S |
此間隔由軟件問詢控制 |
|
Lora無線通信距離 |
最大8公里 |
中繼通信采用Lora大功率無線通信 |
|
與無線溫濕度設備通信距離 |
最大800米 |
室外開闊地帶無線主機與溫濕度測點通信距離可達800米以上 室內可穿透4堵普通墻體或3層混凝土樓板 |
|
整個網絡最多無線溫濕度設備數量 |
200個 |
整個網絡由1臺主站模式轉發器、多臺從站模式轉發器及多臺無線溫濕度測點組成 |
|
供電范圍 |
10-30V |
就近將適配器接交流220V |
|
RS- |
|
公司代號 |
||
|
|
DY- |
|
外接電源供電 |
|
|
|
ZFQ- |
|
轉發器 |
|
|
|
W |
無線電型 |
||
|
LORA |
LORA無線通信 |
|||
