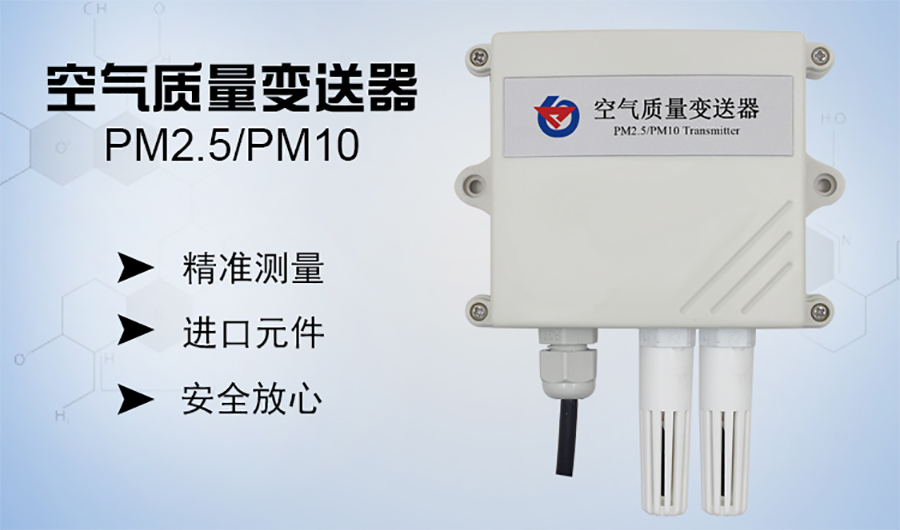

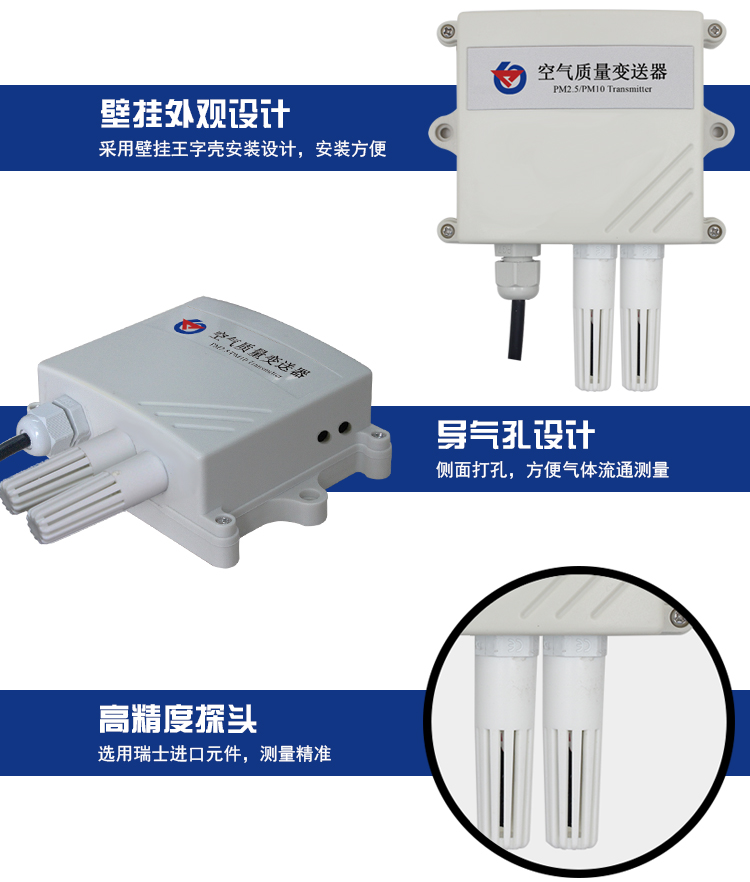

RS-PM-*-2是一款工業級通用顆粒物濃度變送器，采用激光散射測量原理，通過獨有的數據雙頻采集技術進行篩分，得出單位體積內等效粒徑的顆粒物粒子個數，并以科學獨特的算法計算出單位體積內等效粒徑的顆粒物質量濃度，可選擇通過485（ModBus-RTU協議）/4-20mA/0-5V-0-10V等信號進行數據輸出?？捎糜谑彝鈿庀笳尽P(yáng)塵監測、圖書館、檔案館、工業廠房等需要PM2.5或PM10濃度監測的場所。
（1）電流型輸出信號轉換計算
量程0~6000μg/m3，4~20mA輸出，當輸出信號12mA時，計算當前PM2.5值。PM2.5量程的跨度為6000μg/m3，用16mA電流信號來表達，6000μg/m3/16mA=375μg/m3/mA，即電流每變化1mA對應PM2.5變化375μg/m3.那么可以計算測量值測量值12mA-4mA=8mA.8mA*375μg/m3/mA=3000μg/m3，則當前的PM2.5=3000μg/m3.同理可計算PM10.
（2）電壓型輸出信號轉換計算
量程0~6000μg/m3，以0-10V輸出為例，當輸出信號為5V時，計算當前PM2.5。PM2.5量程的跨度為6000μg/m3，用10V電壓信號來表達，6000μg/m3/10V=600μg/m3/V，即電壓每變化1V對應PM2.5變化600μg/m3.測量值5V-0V=5V。5V*600μg/m3=3000μg/m3。則當前PM2.5為3000μg/m3。同理可計算PM10.
1)PLC采集不到數據
答：請檢查設備輸出類型；設備是否上電。
2)采集到的信號與實際差很大
答：請檢查設備量程及數據換算關系。
3)變送器輸出有跳動
答：變送器與采集器之間距離過長，造成信號紊亂。
4)如何快速判定問題
答：暫時不接后級采集設備，萬用表測量變送器信號輸出。
